0 引言
常用的稳像方法主要有:光学稳像、电子稳像和微机械稳像等[7]。其中,微机械稳像技术是利用微机械装置通过转动光学镜面或移动焦平面的位置来补偿外界对成像的影响,从而实现图像的稳定。该方法响应速度快、补偿精度高且对成像质量影响较小,是高分辨率成像系统首选的稳像技术。高速倾斜反射镜(fast-steering mirror, FSM)作为一种微机械装置,通过音圈电机驱动反射镜,可以实现快速、小角度光束偏转[8]。适用于机载星敏感器小幅度、高动态的稳像需求。中国科学院长春光学精密机械与物理研究所、长春理工大学等单位在高速倾斜反射镜的车载和机载精确指向、像移补偿等应用方面做了大量工作[9-10]。文中主要介绍了基于高速倾斜反射镜的微机械稳像系统在星敏感器中初步应用的情况,基本思想是利用基于高速倾斜反射镜的微机械稳像系统稳定星图,然后通过多帧星图迭代提升测星信噪比,进而提升机载星敏感器白天测星稳定性。
1 系统组成

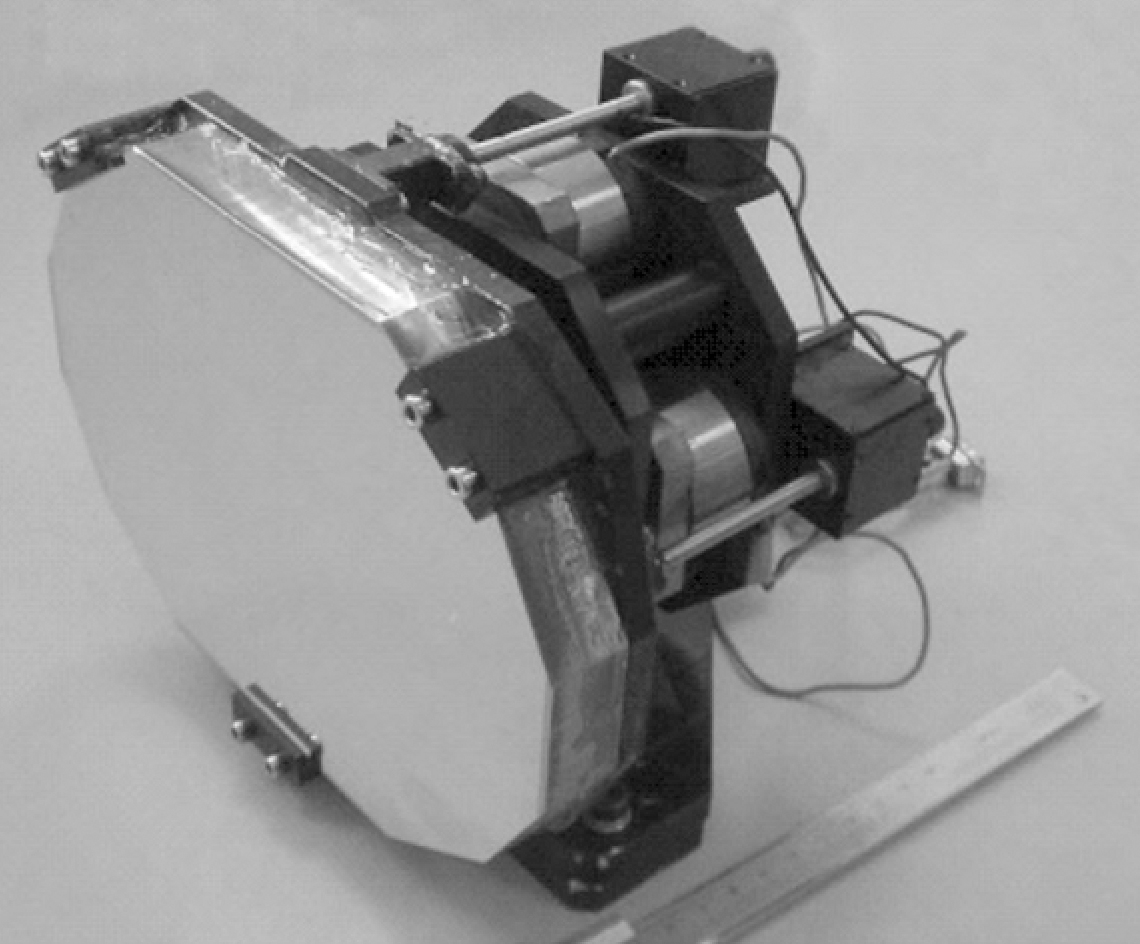

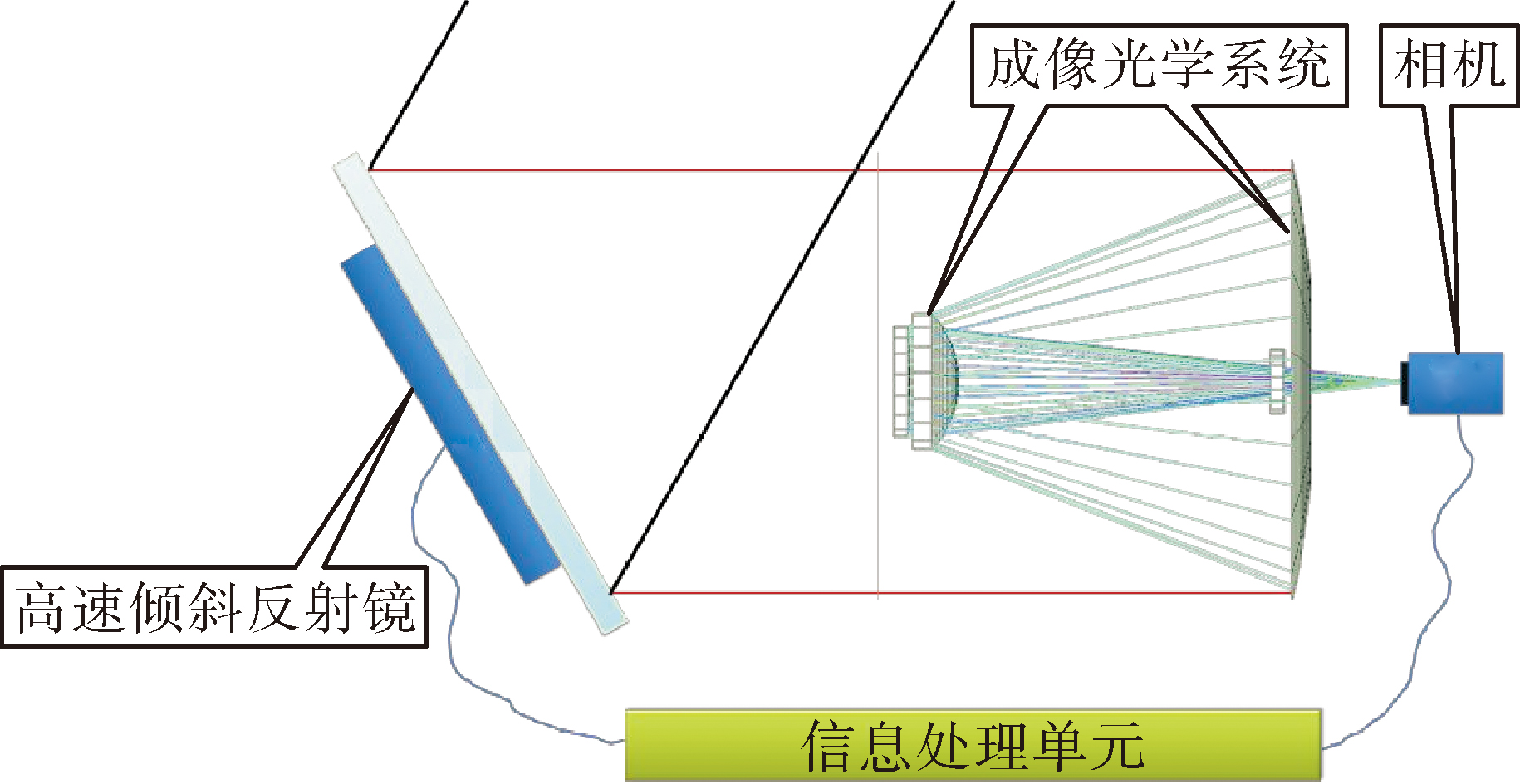

图1 给出了稳像系统组成示意图,该系统由成像光学系统、相机、高速倾斜反射镜和信息处理单元几部分构成。其中,光学系统用于收集星光信号并汇聚到探测器的焦平面上,其采用反射式结构,可以折叠光路,从而有效减小系统长度。相机部分用于将光信号转换为电信号,生成星图数据信息,其采用短波红外波段观测恒星有助于降低天空背景提升探测能力。高速倾斜反射镜置于光学系统之前,独立于成像光学系统,便于装调。如图2所示,高速倾斜反射镜的闭环倾斜角度可达+2 mrad,分辨率 0.05 μrad,镜面直径为150 mm,闭环线度0.2%,共振频率大于0.3 kHz,带宽大于50 Hz,射镜的面型精度优于λ/10。信息处理单元部分主要是FPGA,用于星图处理及高速倾斜反射镜的控制。
2 系统工作原理
2.1 基本工作流程

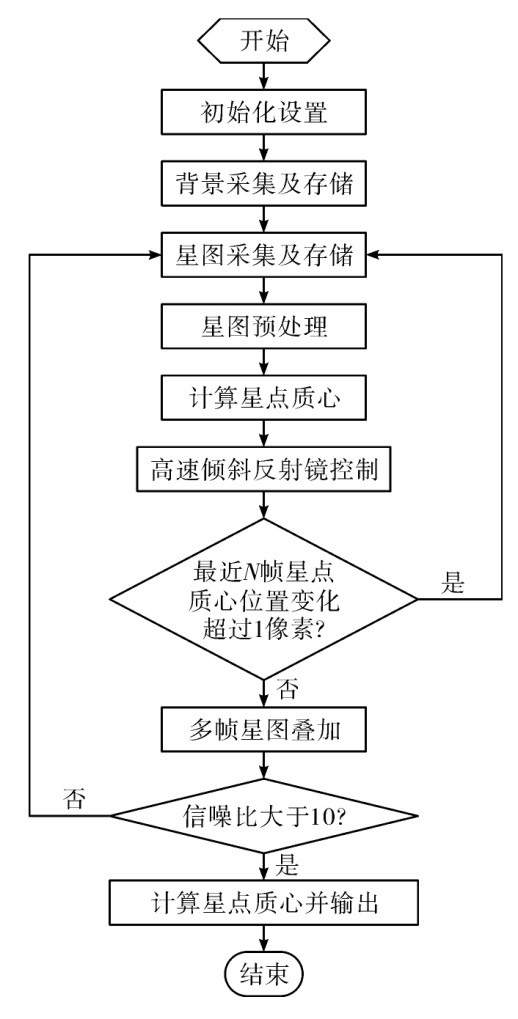

系统工作流程如图3所示,主要包含初始化设置、背景采集及存储、星图采集及存储、星图预处理、星点质心计算、高速倾斜反射镜控制、多帧星图叠加等功能部分。初始化设置主要完成高速倾斜反射镜和相机的初始化。为适应不同的天空背景亮度,星敏感器相机的曝光时间采取动态调节的方法进行控制。根据星敏感器相机标定时得到的曝光时间与灰度的线性关系,计算当前天空背景亮度条件下相机最佳曝光时间。在实际使用过程中,考虑鲁棒性要求,曝光时间一般按照2的幂次方设为几档,例如:1 ms、2 ms、4 ms、8 ms、16 ms等。
2.2 星图预处理

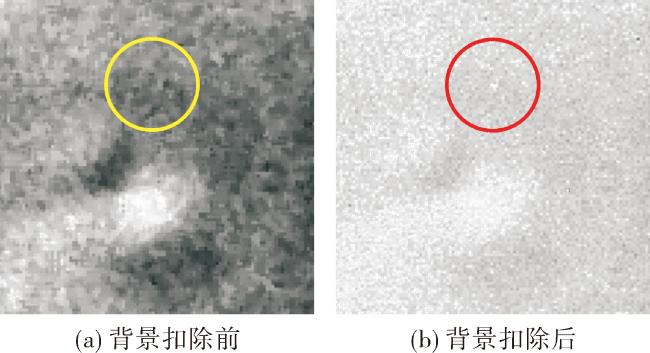

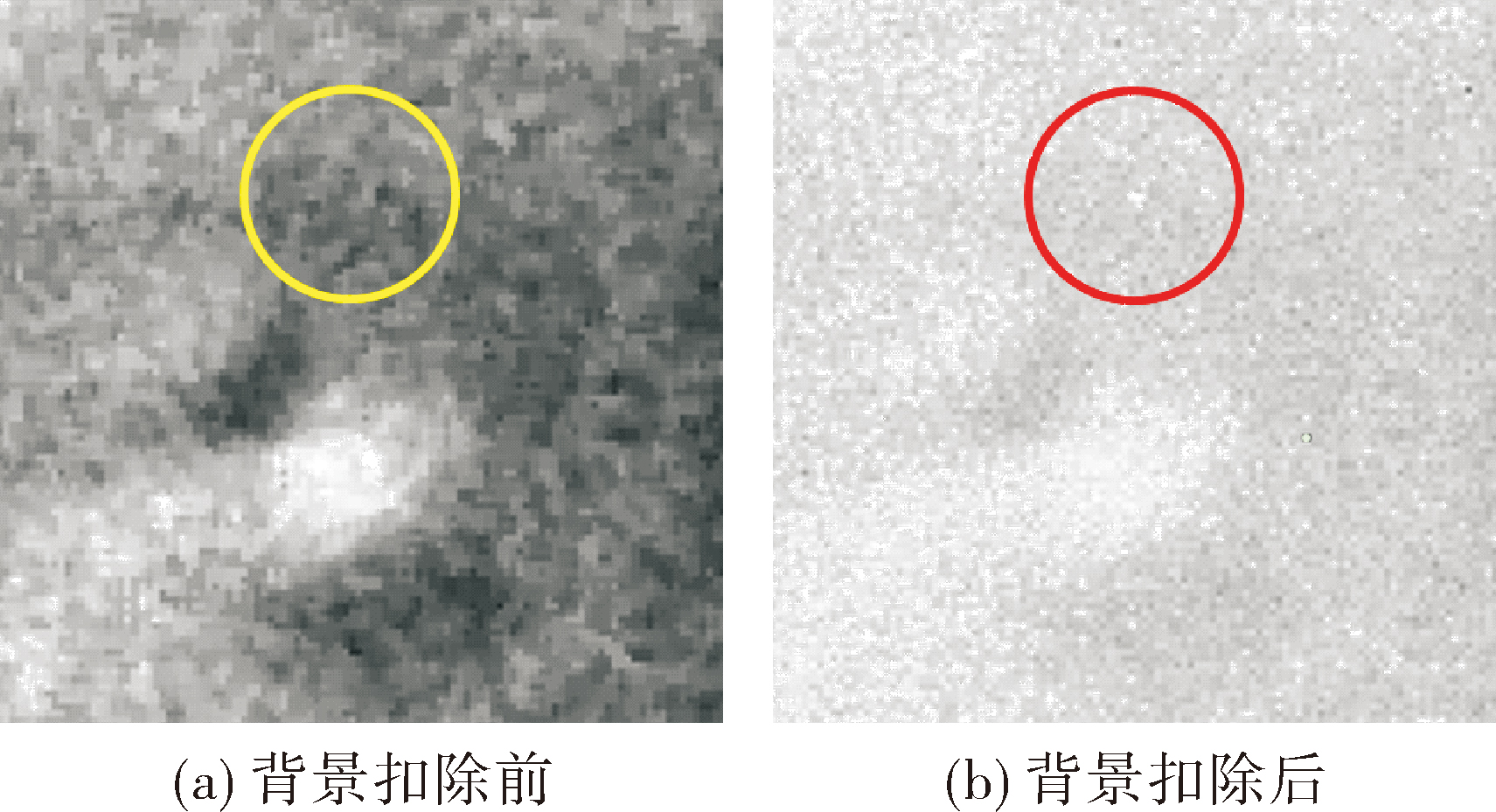

虽然采用短波红外波段观测恒星有助于提升机载星敏感器的探测能力,但是短波红外探测器的噪声较大[12-13],尤其是在观测暗星时,图像的信噪比更低,这会极大地影响星点质心定位的计算。因此,在运行目标星图定位算法之前,还需要进行星图预处理,这里采用中值滤波结合扣除背景的方法控制噪声[14]。具体做法是,在开始正式测星前,先将星敏感器的视轴指向待测目标星附近的天空区域,采集多帧图像,将多帧图像求平均即可获得一个背景图像。该背景图像中还包括了当前条件下探测器的非均匀特性、坏元等固定噪声信息,如图4所示。在采集星图时扣除该背景图像,即可有效降低固定图像噪声对测星的不利影响。而对于随机噪声,则可以通过中值滤波的方法进行降噪处理。
2.3 星点质心计算

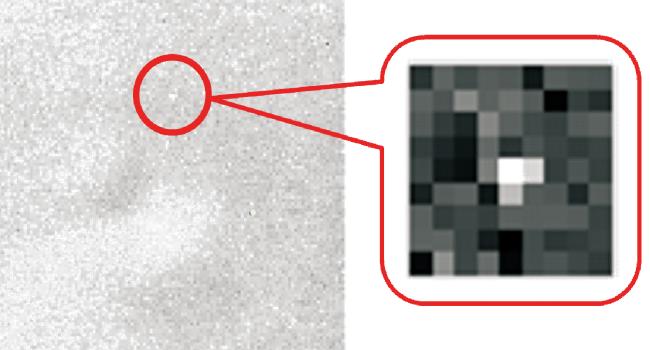

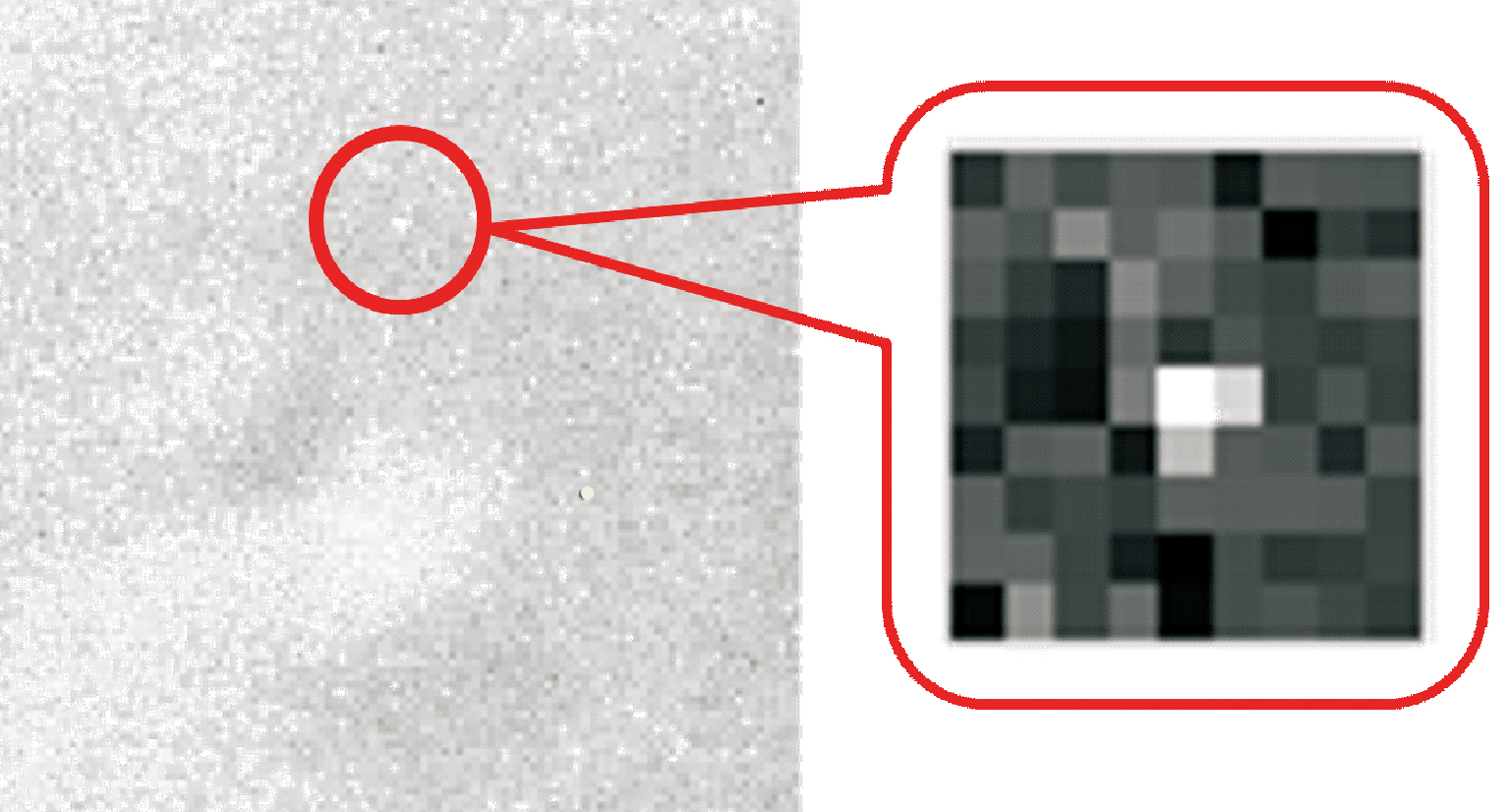

重心法具有更高的精度和抗噪稳定性,是常用的图像目标定位算法[15-16]。使用重心法计算一幅N×N的图像时,求出星点中心坐标(x0,y0)需要进行4×N2次计算。而在实际图像中,由于星点部分只占了图像的小部分区域,大部分的计算都是无用的非星点区域,存在较大的冗余计算量,效率较低。改进的算法是,首先遍历图像寻找图像中的灰度值最大值点(在对星图进行预处理以后,图像中灰度值最大值点为星点中的点),然后如图5所示,基于该灰度值最大值点选取一个K×K的窗口区(根据实际观测情况,K取9),最后在该窗口区中运用重心法求出星点中心(x0,y0),改进的重心法计算量为N2+4×K2。当K=9,且N较大时,可以看到,N2+4×K2≪4×N2,显然改进的重心法计算量远小于传统重心法。另外,由于改进的重心法计算的只有窗口部分的像素点,这将同时滤除掉图像其他部分噪声对于重心法计算精度的影响,提高了计算精度。
2.4 图像稳定
2.5 多帧迭代
Sk(m,n)=Sk-1(m,n)+
式中:k是迭代次数;Sk(m,n)是经过k帧迭代后获得的结果;Ik(m,n)代表第k帧星图数据;Mean(Ik(m,n))是第k帧星图Ik(m,n)的图像均值。算法初始化时,令Sk(m,n)=0。

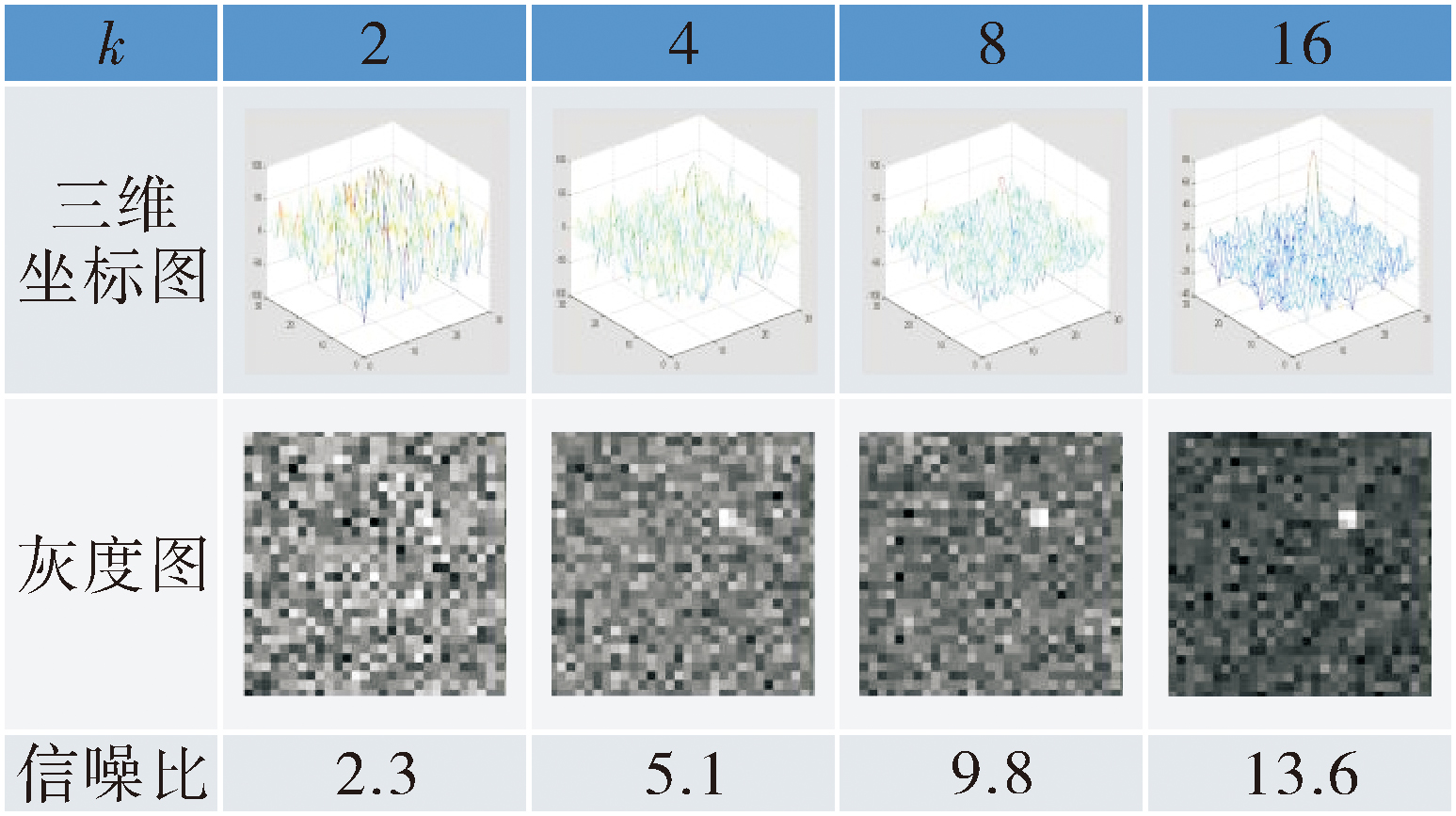

多帧迭代是建立在星图稳定的基础之上的。若星点晃动较大,则该迭代算法将失效。因此,在迭代之前需要对星点晃动情况进行评估。假设迭代次数为k,则考察连续k帧星图的星点质心变化情况,当星点质心的标准方差(σ)小于1像素时,才将该组k帧星图进行多帧迭代。否则,认为星像不稳定,不执行迭代,返回继续采集星图。
最后,为确保测星的准确性,在进行最终的星点质心提取之前还需要对星图Sk(m,n)的信噪比按照式(2)进行评估。
RSN=
式中:Gw为灰度最大值像素周围9×9窗口区的平均灰度值; 为整幅星图Sk(m,n)的平均灰度值;σ为Sk(m,n)的均方根噪声。当信噪比RSN大于10时,按照2.3节星点质心提取中的算法进行计算,并将结果输出给主控计算机。否则,认为测量条件不佳,不计算质心,返回重新采集星图。
3 试验与结果

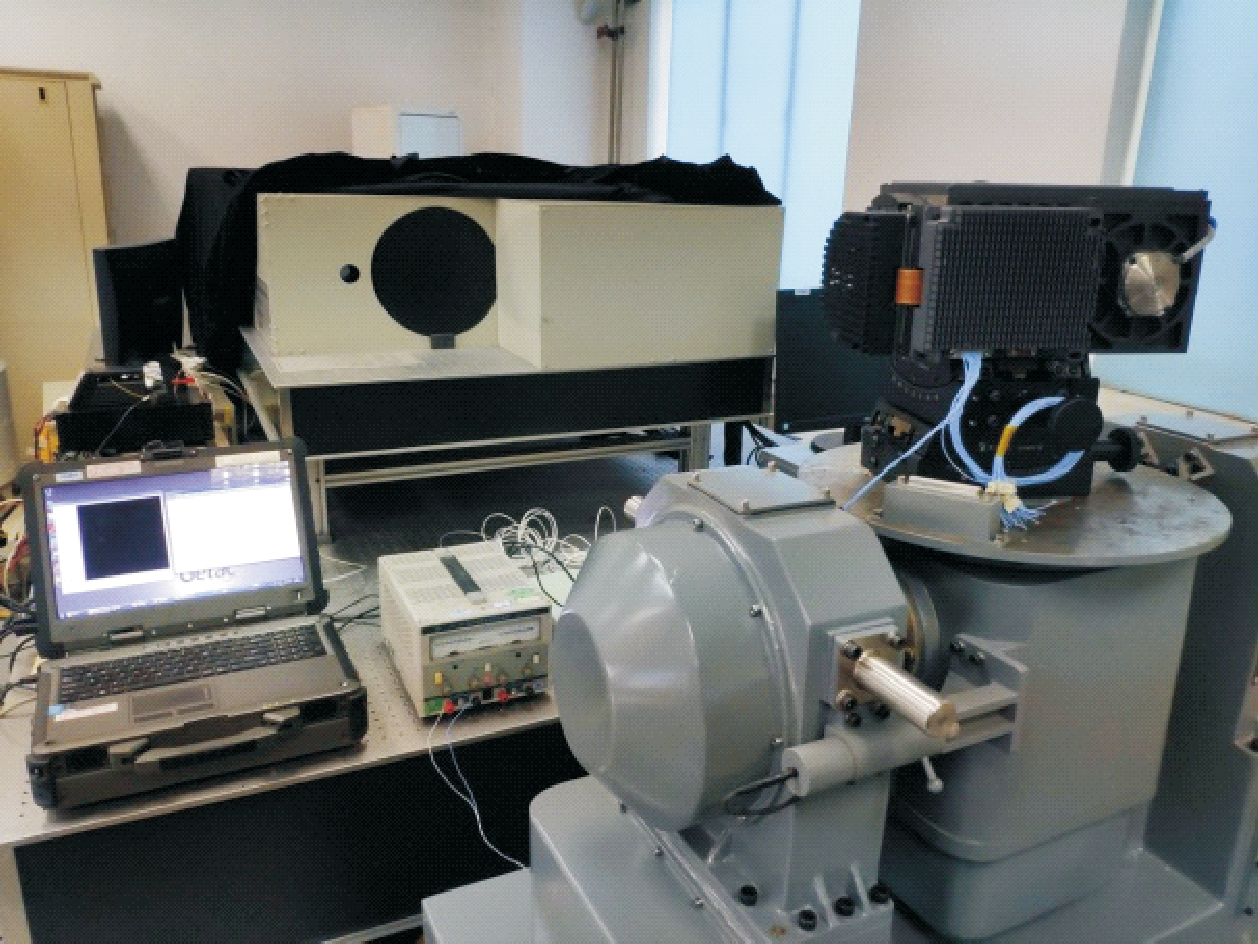

如图7所示,在实验室搭建了测试平台,用带天空背景的星模拟器来模拟星光信号,用转台模拟载体运动。实验开始时,首先通过对准使星点在探测器上的位置调节至探测器中央。开启速率转台,带动星敏感器沿水平方向产生1°/s的角运动,通过星敏感器相机采集图像数据。

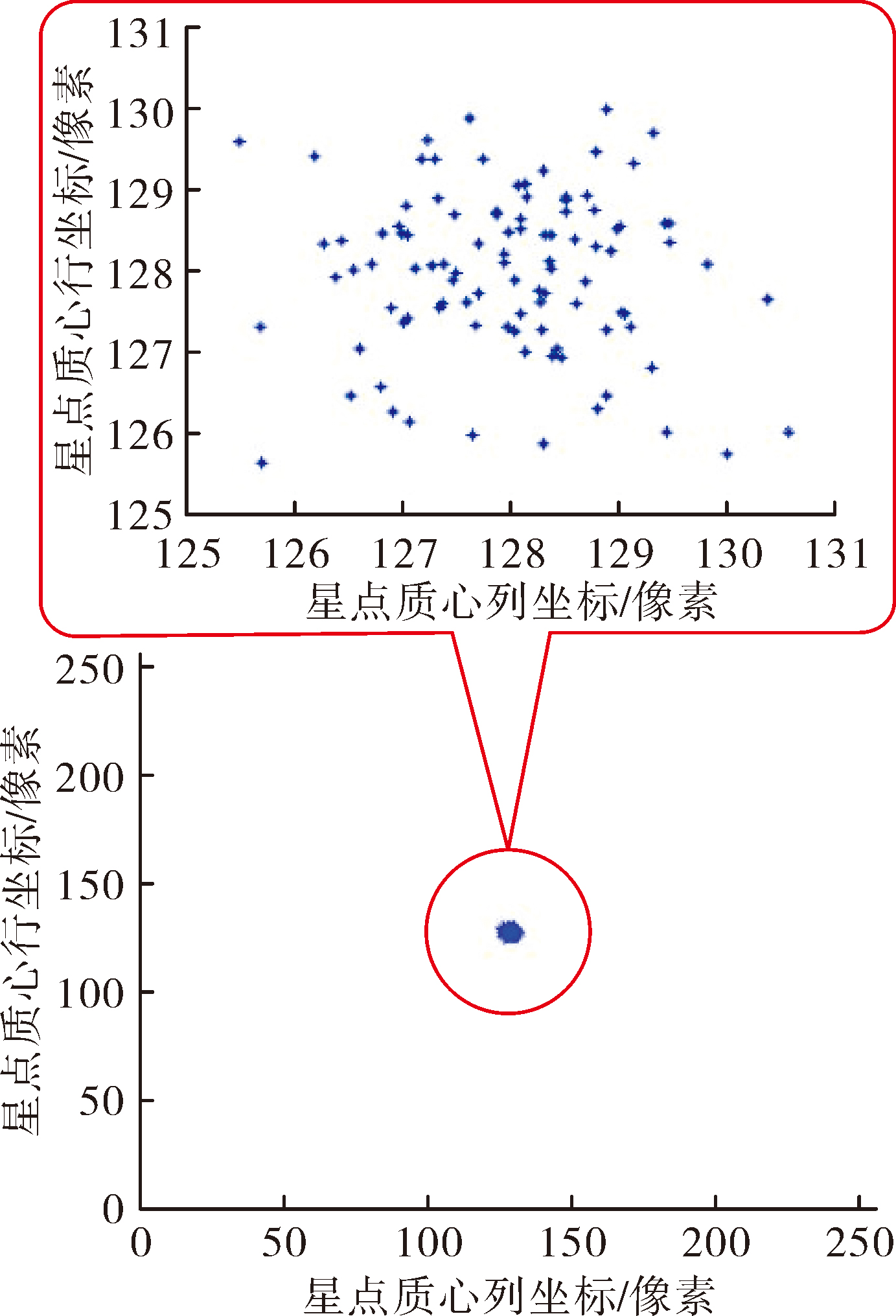

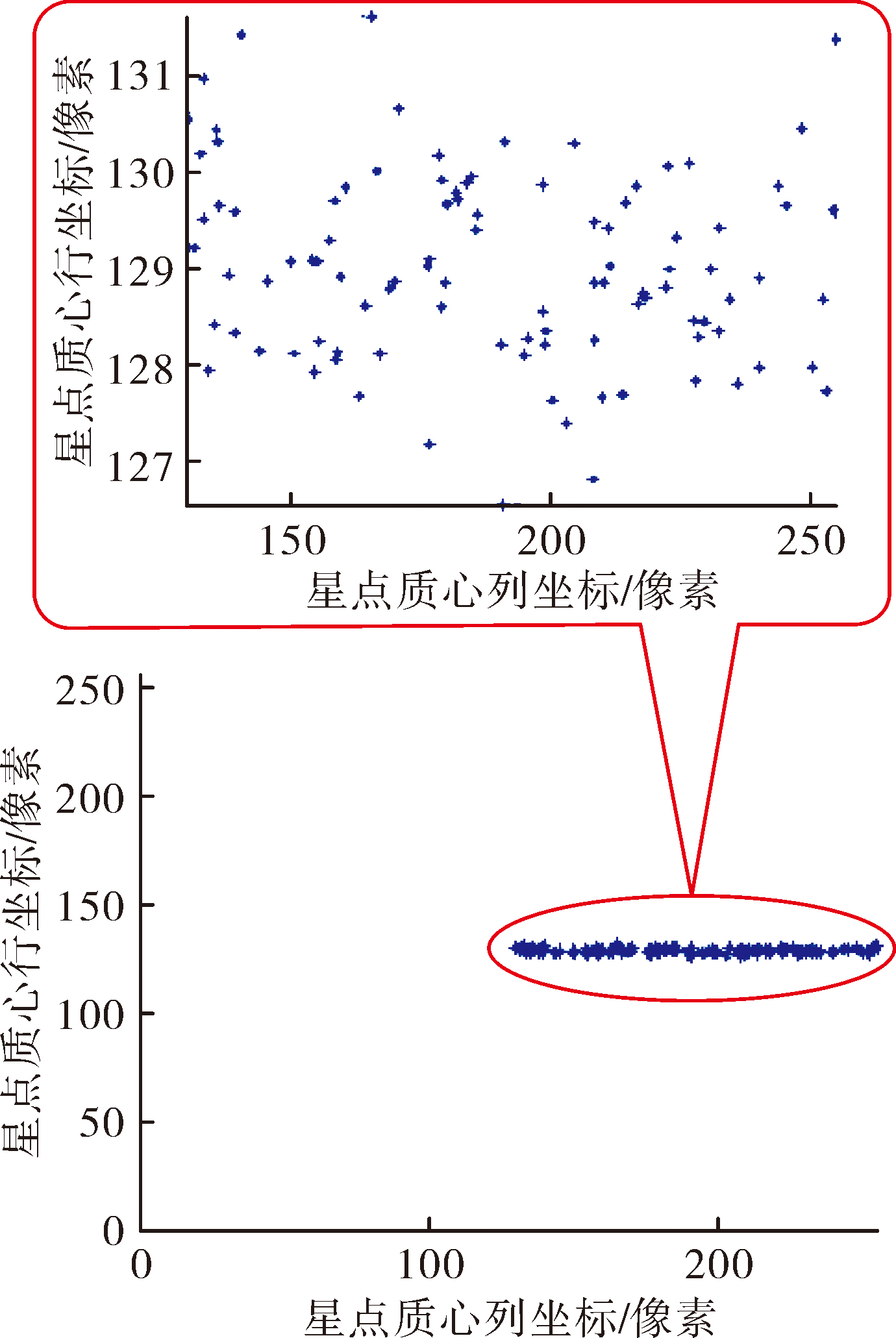

为验证高速倾斜反射镜稳像效果,设计了对比试验。首先,关闭高速倾斜反射镜,记录图像数据,并计算星图中心坐标(见图8)。然后,打开高速倾斜反射镜,记录图像数据,并计算星图中心坐标(见图9)。两组数据均为未经多帧迭代条件下的计算结果。数据为连续时间采集,由于时间相对较短,温度、杂散光等变化产生的影响忽略不计。实验中,选取图像中心坐标(128像素,128像素),该坐标将作为星点初始参考坐标。对比图8和图9可以看到,在不开启稳像系统情况下,图8中星点与载体运动轨迹一致。而开启稳像系统后,图9中星点质心变为围绕参考点附近一定范围变化。进一步进行重复实验,结果一致。上述实验结果说明,由于载体运动所导致的星点不稳定在使用校正系统后基本可消除。

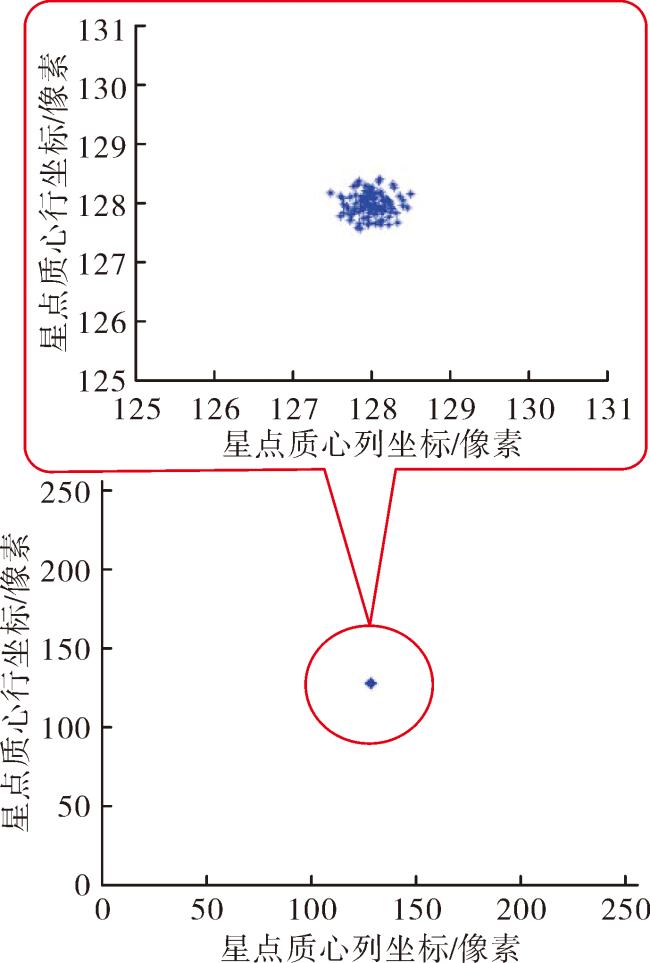

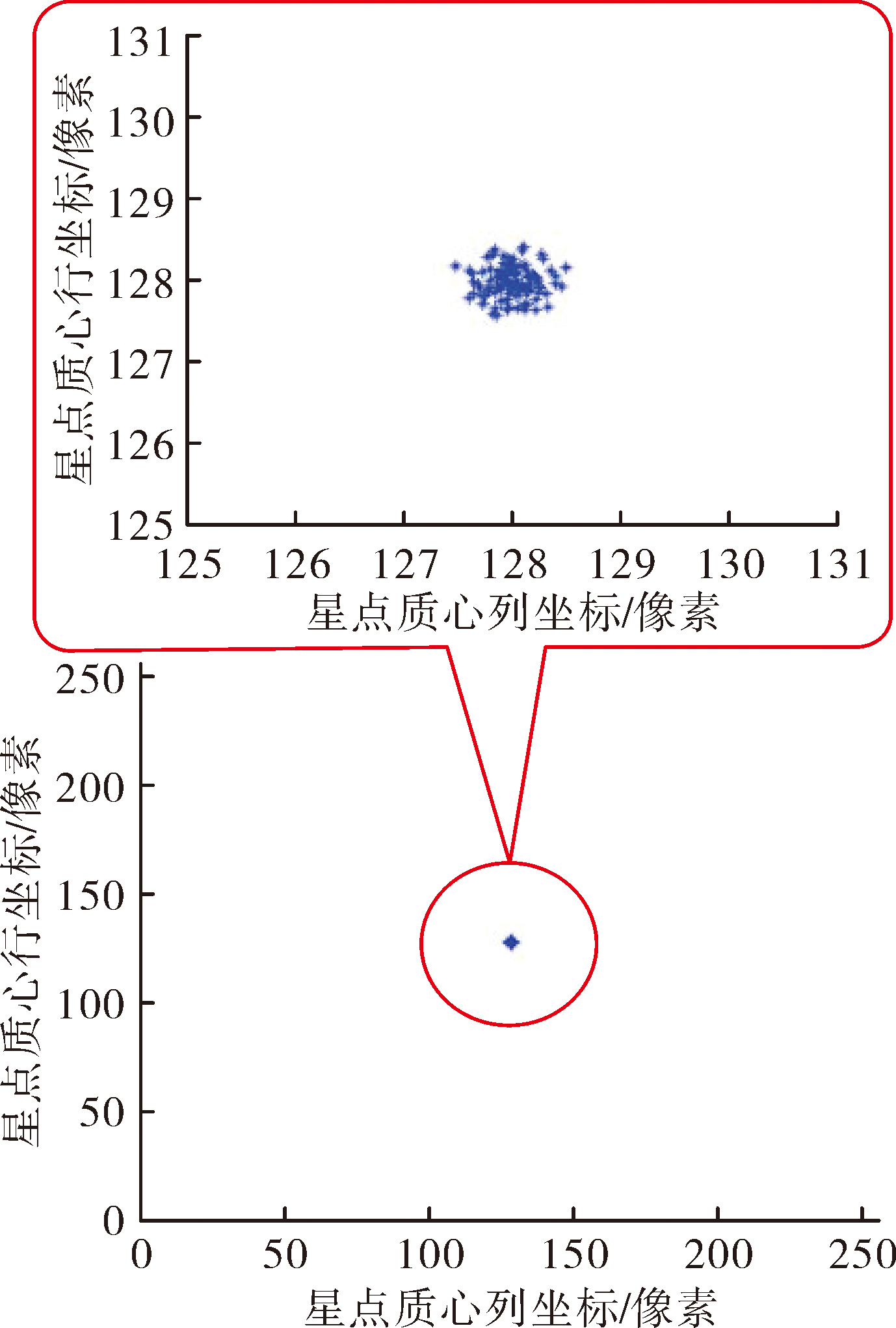

为考察多帧迭代算法的效果,在实验开启高速倾斜反射镜稳像系统情况下,加测一组数据,利用多帧迭代算法计算图像星点中心坐标值(见图10)。

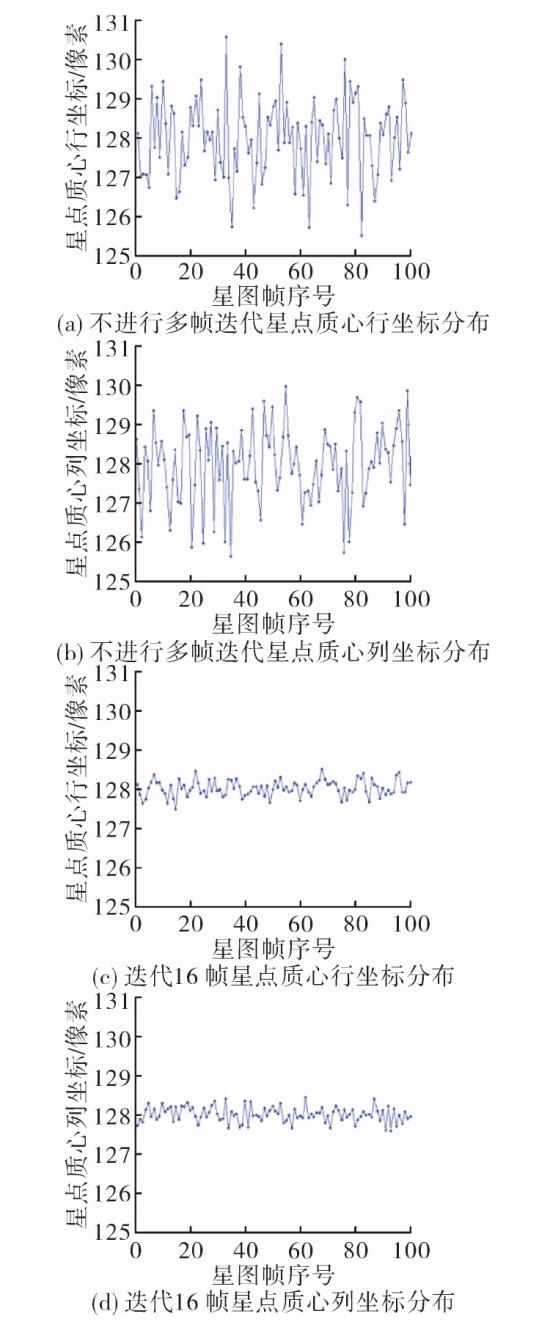

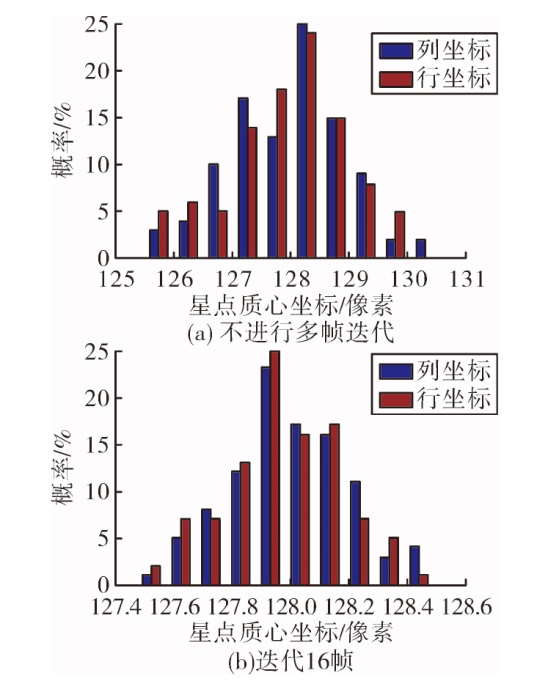

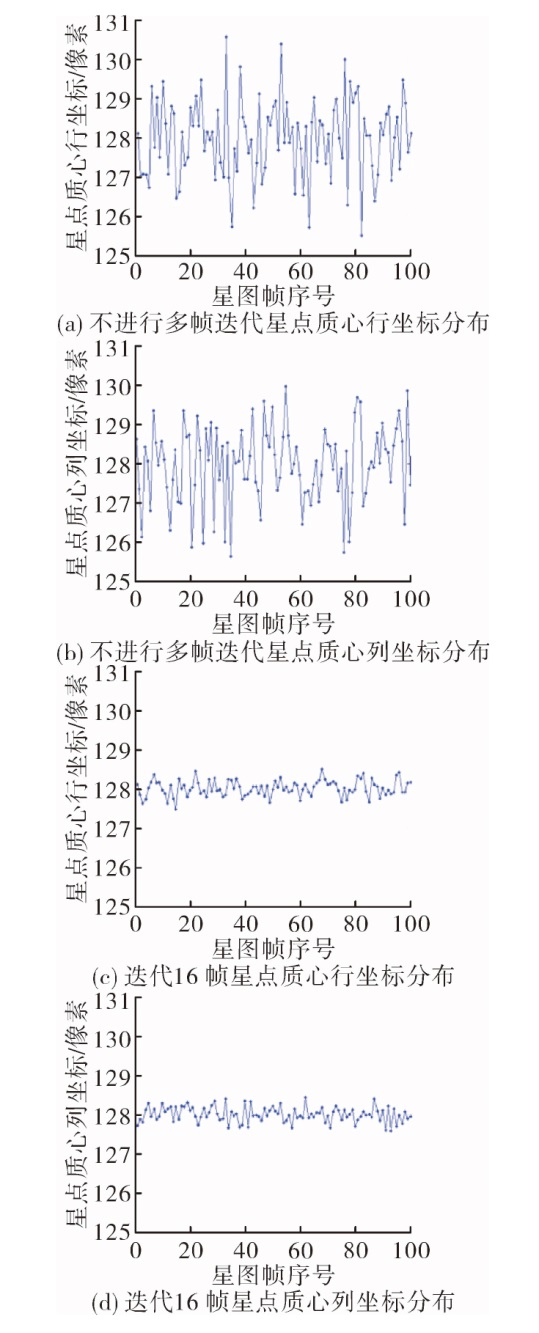

将计算获得的星点坐标数据进一步做一维坐标轴分析。如图12所示,同样是在高速倾斜反射镜稳像系统情况下,仅通过单帧星图计算出的图像星点中心坐标值标准方差为1.002(行坐标)和1.015(列坐标)。而利用多帧迭代算法计算出的图像星点中心坐标值标准方差则是0.193 3(行坐标)和0.201 9(列坐标)。数据稳定性提升约4倍,进一步印证了上述实验分析结论。
4 结论
针对机载星敏感器白天天空背景杂散光强、机载动态大的特点,提出了一种基于高速倾斜反射镜的微机械稳像系统,对载体旋转、移动、抖动所导致的星像不稳定有明显改善。经实验测试验证,基于高速倾斜反射镜的微机械稳像系统结合多帧星图迭代算法可将测星稳定性提升约4倍。未来的工作将会在此基础上对高速倾斜反射镜稳像工作频率、星图迭代帧数及门限阈值等参数进行优化,以进一步提高星敏感器的测星稳定性。
