0 引言
针对不同的目标,国内外学者提出了不同的目标检测算法[3]。文献[4]提出了基于卷积神经网络特征的区域方法(R-CNN),利用“选择性搜索算法+CNN+SVM”的方式进行检测,整个训练过程运算量大且耗时。文献[5]采用了多任务联合损失函数,将位置回归任务加入到了网络中,简化了训练步骤,加快了训练速度。文献[6]提出的Faster R-CNN,将区域推荐过程融入到网络模型中,实现了端对端的目标检测技术结构,但速度(7 帧/s)仍然达不到实时。为了解决检测精度与速度的平衡问题,文献[7]提出的YOLO(you only look once)算法,将整幅图划分为S×S个小网格,对每个网格预测2个边界框,计算这些网格的置信度和所属类别的概率,实现了实时检测,但由于划分的网格数目较少且网格区域较大,使得小目标的检测效果不好,相比文献[6]而言,检测精度有所下降。YOLO的核心是将整张图作为网络的输入,将目标的边界框位置及其类别作为网络的输出。随着YOLOv2[8]和YOLOv3[9]相继问世,也进一步提高了YOLO的泛化能力和检测速度。
文中针对海面目标难以识别、易漏检等问题,对YOLOv3网络结构进行了改进。利用Kmeans++生成新的anchor box值,通过优化网络结构和坐标预测函数,获得一种新的网络结构。实验结果表明,相比于其他算法,平均检测率提高了5.34%,可以有效防止海面目标的漏检等问题。
1 海面目标检测方法的提出

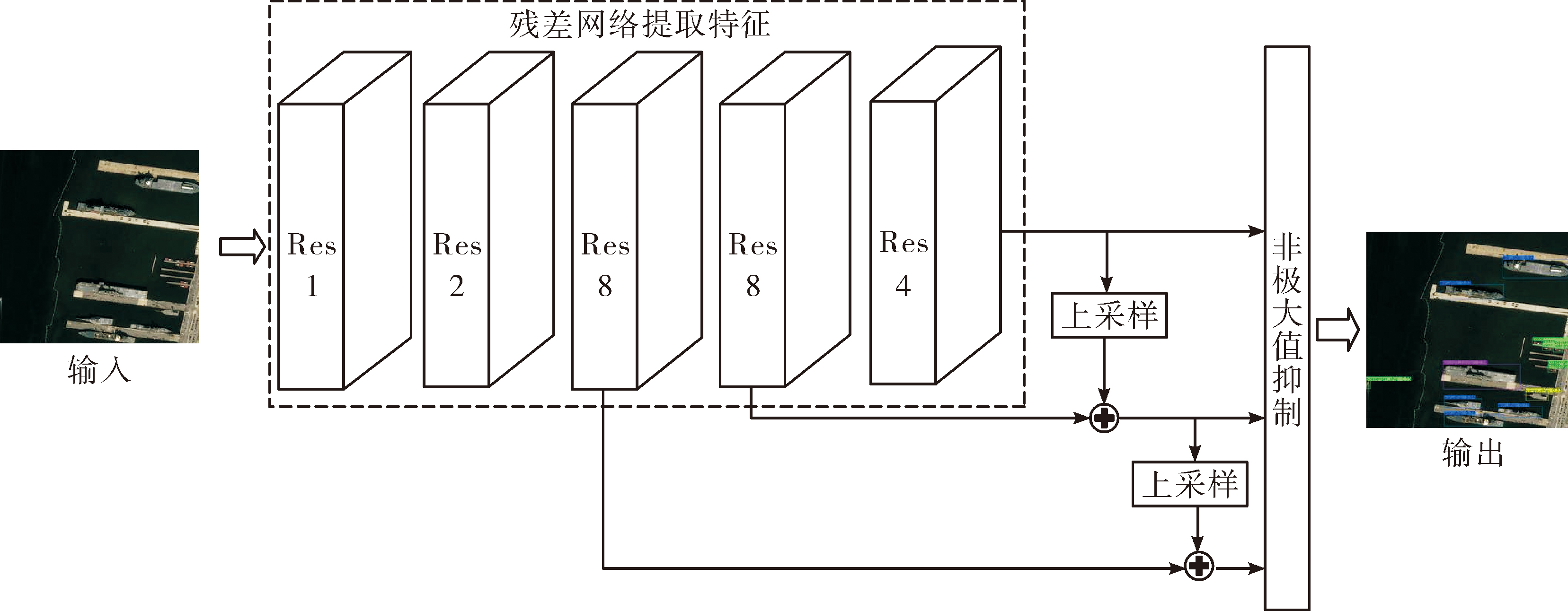

1.1 YOLOv3检测网络的原理

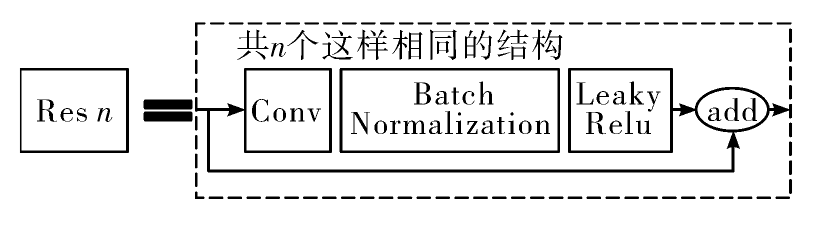

在图2中,每个残差结构均有一个卷积层(Conv)、批归一化层(Batch Normalization)和激活函数(Leaky Relu)。卷积层主要负责提取图像特征;批归一化层是将提取到的特征进行归一化处理;激活函数的作用是增强网络层之间的非线性关系,使网络能够完成复杂的任务。
1.2 改进的YOVOv3网络
原有的YOLOv3检测网络中,主要存在三方面问题:一是anchor box值(anchor box即先验框)是由Kmeans方法生成的,不同的初始聚类中心可能导致不同的聚类结果,从而对检测结果造成影响;二是遥感数据集中的检测结果的平均精确率(mean Average Precision,mAP)较低;三是原有的目标边界框是可以优化的,使之更趋于目标的实际大小和位置。基于上述问题,做如下改进:
1)使用Kmeans++生成anchor box值。
2)采用“FPN”思想进行特征融合。
3)选用GIOU作为坐标预测的损失函数。
下面分别加以描述。
1.2.1 使用Kmeans++生成anchor box值
使用Kmeans++聚类算法对数据集进行分析,并生成适合数据集的anchor box值。Kmeans++算法保证了初始聚类中心之间的相互距离尽可能远,并选用anchor box与真值框的交并比(intersection over union, IoU)作为距离的衡量标准,计算公式如式(1)所示。距离d的值介于[0,1]之间,值越小,代表先验框越接近真值框,即聚类效果越好。
box,centroid)=1-IoU(box,centroid)
其中:box为数据标签的真值框坐标;centroid为先验框的坐标;IoU(box,centroid)表示先验框与真值框的交并比。
文中针对每种输出尺度设定了3种先验框,3种输出尺度共聚类出9种尺寸的先验框(k=9),生成的anchor box值为(22,26), (63,59), (167,121), (30,79), (103,95), (105,217), (55,137), (224,158)和(263,256)。
1.2.2 采用“FPN”思想进行特征融合

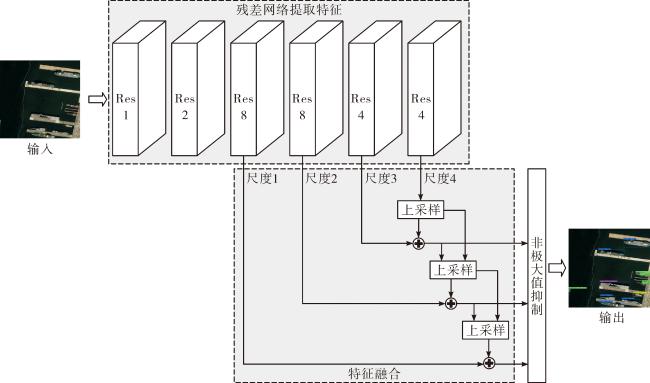

改进后的网络结构如图3所示。它采用了feature pyramid networks(FPN)架构思想,在残差网络提取特征的最后阶段加入了一个残差块,输出特征分别与其他3个尺度的特征进行融合[10]。从图3可知:尺度4的特征图经过3次上采样分别与尺度3、尺度2、尺度1的特征图进行拼接;尺度3的特征图经过1次上采样与尺度2 进行拼接,依此类推。多个尺度的特征图进行了拼接操作,充分利用了低层特征的细节信息与高层特征的语义信息,提高了网络的检测性能。不同尺度的特征图拼接完成之后,网络会输出3种不同的尺度框,即:当输入的图像尺寸为786×768时,输出的3个尺度框为:(24×24)、(48×48)、(96×96)。最后,利用非极大值抑制(non-maximum suppression,NMS)的方法删除重复的预测框(预测框是指待检测目标的边界框),得到最终的检测结果。
1.2.3 选用GIoU作为坐标预测的损失函数

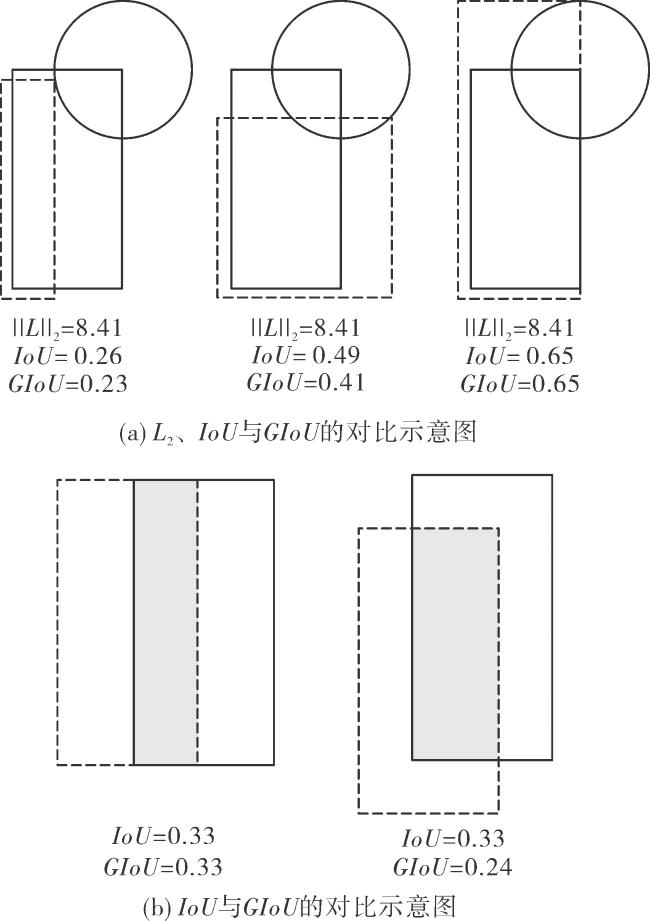

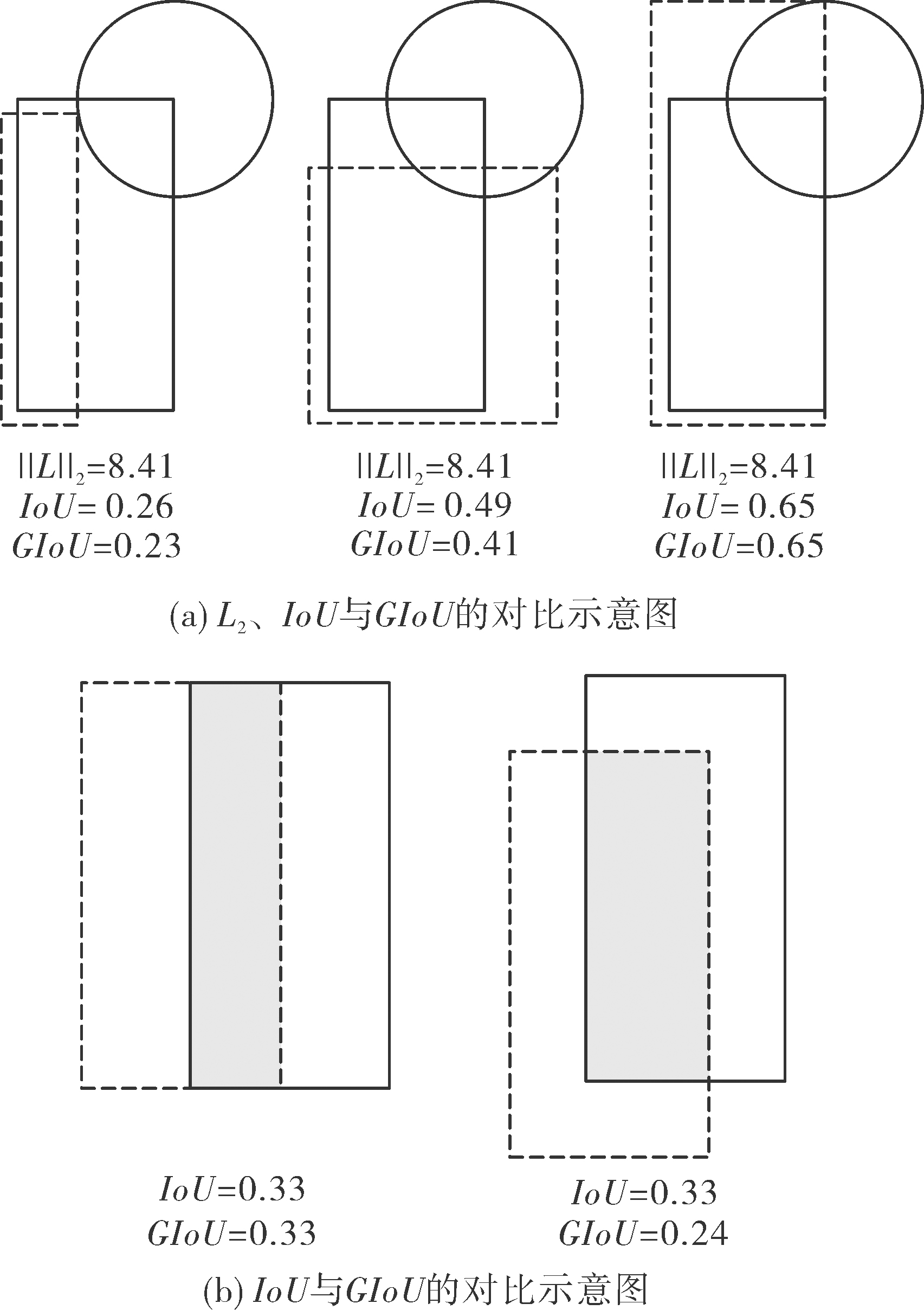

在目标检测中,IoU常用来评价预测框(predict box)和真值框(ground-truth)的距离。IoU的值介于[0,1]之间,其值越大,代表预测框越接近真值框。当IoU作为坐标预测的损失函数时,存在两个问题:一是当预测框与真值框没有公共区域时,损失函数的值为零,无法优化模型;二是损失函数的值无法精确反映两框的重合度大小。针对IoU的上述缺点,文献[11]提出了GIoU(generalized intersection over union)新指标,它不仅关注预测框与真值框的重叠区域,还关注其他非重叠区域,能更好反映预测框与真值框的重合度。GIoU的值介于[-1,1]之间,1代表预测框与真值框重合;-1代表预测框与真值框无交集且无限远。
将GIoU作为损失函数算法的步骤如下:
假设当前预测框的坐标为Bp=( , , , ),满足 > , > ,真值框的坐标为Bg=( , , , )。
步骤1:分别计算Bg、Bp的面积Ag、Ap。
步骤2:计算Bg,Bp的重叠面积I。
步骤3:计算Bg,Bp最小闭包区域的面积Ac。
步骤4:分别计算IoU、GIoU的值,公式分别如式(2)、式(3)所示。
IoU= =
GIoU=IoU-
步骤5:计算最终的损失函数,如式(4)所示。
LGIoU=1-GIoU
2 实验结果与分析
2.1 实验的总框架

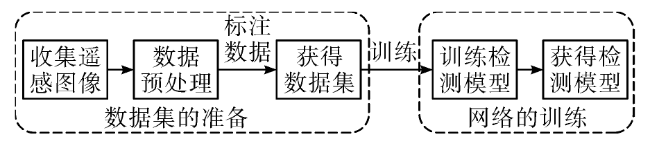

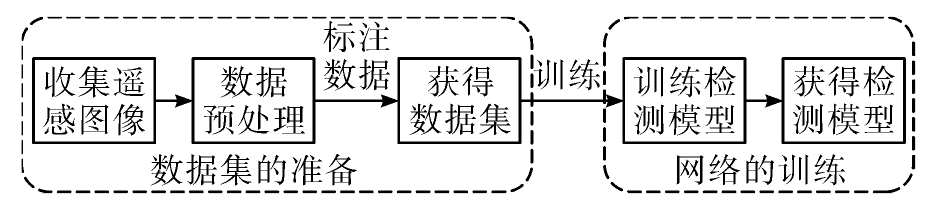

实验的总框架如图5所示。实验流程包括两大部分:数据集的准备、网络的训练。为了确保实验结果的精确性,数据集制作的重点是数据预处理。
2.1.1 数据集的准备
舰船类型包括5类:客船、货船、集装箱船、航母、军舰。实验数据来源于Kaggle竞赛平台和Google Earth。该数据集中,货船和客船居多,集装箱船、军舰、航母数目类别较少,且遥感数据集大多数是俯拍,舰船的朝向变化很大。为了使数据集中的舰船朝向尽可能全面,使得学习到的模型具有广泛性,对数据集进行了扩增。数据扩增主要包括如下4种方法,扩增后的结果如图6所示。
1)水平或垂直翻转;
2)按不同角度旋转图像(如图6(b)所示);
3)添加随机噪声(如图6(c)所示);
4)按指定的量模糊图像。
2.1.2 网络的训练
实验环境的主要硬件配置为:处理器Intel(R) XEON W-2133;内存2×16 GB DDR4 RDIMM;显卡Nvidia TITAN XP 12 GB;操作系统为Ubuntu 16.04。训练完成后,对整个网络模型的检测性能进行测试。表1是检测网络的主要参数值。在训练过程中,如果学习率太小,会降低模型的训练速度,导致网络收敛变慢;学习率太大,会使得模型在最优值两侧来回摆动,阻碍网络收敛。因此,文中设置的学习率会根据不同迭代次数而改变,不仅保证了良好的训练效率,还兼顾了后期训练的稳定性。
表1 检测网络的主要参数值 |
| 参数 | 数值 |
|---|---|
| BATCH_SIZE | 4 |
| LEARN_RATE_INIT | 1e-4 |
| LEARN_RATE_END | 1e-6 |
| MOVING_AVE_DECAY | 0.999 9 |
| STAGE_EPOCHS | 90 |
2.2 实验结果

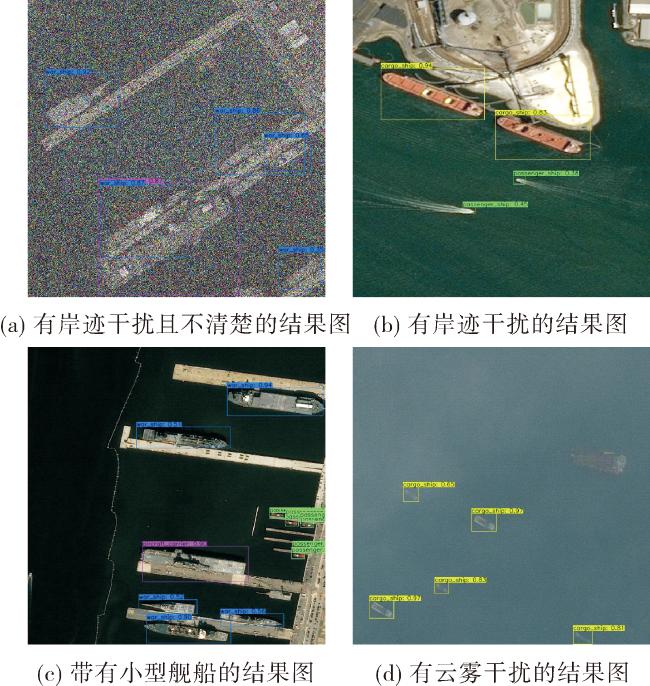

实验结果如图7所示。每张图片中的舰船目标被框选出来,在标记框上显示了目标的类别名和置信度。
2.3 实验结果分析
表2 4种检测方法的平均检测精度(mAP)对比 % |
| 检测方法 | AP | mAP | ||||
|---|---|---|---|---|---|---|
| 客船 | 货船 | 集装箱船 | 航母 | 军舰 | ||
| FR-vgg16 | 50.9 | 80.6 | 92.4 | 98.1 | 92.8 | 82.96 |
| FR-res101 | 54.1 | 81.0 | 92.8 | 99.3 | 93.0 | 84.04 |
| YOLOv3 | 76.9 | 86.3 | 93.7 | 95.2 | 95.1 | 89.44 |
| 文中方法 | 78.9 | 87.2 | 93.5 | 97.6 | 96.9 | 90.82 |
表3 4种检测方法的实验结果对比 |
| 检测方法 | 检测个数 | 漏检个数 | 漏检率/% | 单张图片的 测试时间/s |
|---|---|---|---|---|
| FR-vgg16 | 3 034 | 644 | 17.5 | 0.291 |
| FR-res101 | 3 080 | 598 | 16.3 | 0.311 |
| YOLOv3 | 3 325 | 353 | 9.6 | 0.104 |
| 文中方法 | 3 428 | 250 | 6.8 | 0.115 |
从表2所示的结果中,可以得出:
相同网络结构在不同舰船类别中的检测结果比较。在FR-vgg16方法中,对于航母的检测效果最好,客船的检测效果最差。其他3种方法的检测效果也是如此。
不同网络结构在相同类别中的检测结果比较。在文中方法中,除了航母,其他类别对应的mAP值都是最高的。
对于前面的3种方法,文中方法对客船的检测精度分别提升了28.0%、24.8%、2.0%;货船的检测精度分别提升了6.6%、6.2%、0.9%;mAP值分别提升了7.86%、6.78%、1.38%。
从表3可以看出,文中方法的漏检率最低,相比于前面3种方法分别降低了10.7%、9.5%、2.8%。在单张图片测试时间方面,FR-res101的测试时间最长,为0.291 s;YOLOv3的测试时间最短,为0.104 s。测试时间比YOLOv3慢了0.011 s,但比FR-res101快了大约2.7倍。
综上所述,文中方法在检测精度和速度两方面,均比其他3种方法有所提升,尤其针对客船和货船的检测,检测精度有了大幅度的提升。
3 结论
针对遥感图像中海面目标较难识别、易漏检等问题,以原有YOLOv3网络结构为基础,通过改进残差网络结构和坐标预测的损失函数,获得一种新的网络结构,使检测性能大大提高。由实验结果得出了如下结论:1)通过数据扩增的方法,丰富了数据集中舰船的朝向,使得学习到的模型具有广泛性。2)原有YOLOv3网络结构与anchor box值仅适用于常规目标,而优化后的网络结构与新的anchor box值更适用于遥感图像海面目标的检测。3)使用“FPN”思想进行特征融合,使网络层数加深,检测精度平均提高了5.34%。4)选用GIoU作为坐标预测的损失函数,整体上进一步优化了模型的检测结果。
