0 引言
机器视觉探测技术作为智能无人武器感知外界环境信息并完成后续作战任务的手段,直接影响了武器系统的技战术指标,因此受到了国内外研究人员的广泛重视[4]。王林等[5]设计了一种结合GSConv和VOVGSCSP的轻量级目标识别网络,降低了传统算法的计算开销;陆渊章等[6]提出了一种结合模板匹配和形态滤波的自主检测和协同跟踪算法,提高了无人机协同跟踪中的实时视觉跟踪性能;何明等[7]提出一种MBCF-YOLO算法,通过引入深度可分离卷积、循环注意力机制和优化的损失函数,显著提升了边缘设备上空对地目标检测的效率和精度,尤其在小微目标检测上表现突出。Sun等[8]提出一种基于YOLOv5s扩展至图像序列和帧间光流的无人机检测方法,通过整合时空信息和运动信息,显著提高了无人机检测的准确性和鲁棒性。Jiang等[9]提出了一种通过多尺度特征融合和多纤维网络优化的3D卷积神经网络,有效提升了战场目标聚集行为的识别精度和效率。
尽管上述方法能够配合民用无人机完成目标识别计算,但在实战环境下的应用与军用无人机的兼容方面存在不足。现代战场环境中,无人机需要重点识别的目标主要包括敌我单兵人员、装甲车辆、建筑物等[10-11]。这些目标尺寸不同、特征各异,且极易混合出现。为了应对复杂的目标环境,将目标划分为小、中、大三种类型。小目标指的是宽度或高度小于10像素,或者面积小于图像总面积的1%;中目标则定义为宽度或高度介于10~50像素之间,且面积占图像总面积的1%~5%;大目标则为宽度或高度大于50像素,或者面积超过图像总面积的5%。在这种情况下,体积较大且语义特征强烈的大目标会对尺寸较小、特征不明显的小目标产生抑制作用,导致常规卷积神经网络在检测小尺度目标时性能下降。
针对上述问题,文中提出了一种采用横向深化策略的多尺度目标识别卷积神经网络。该网络通过三通道横向拓展特征提取网络隔离不同尺度目标信息,结合多尺度特征融合网络强化高、低频语义信息传递,最终利用多尺度信息推理器实现精确的目标识别。
1 算法总体

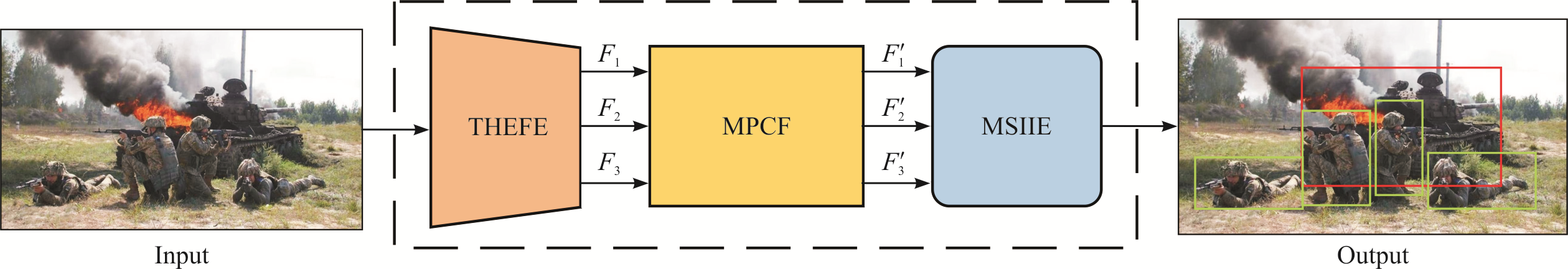

图1为横向深化策略的多尺度目标识别卷积神经网络(horizontal deepening strategy for multi-scale object recognition convolutional neural network,HDMR)框架。视频流逐帧输入三通道横向拓展特征提取网络(three-channel horizontal expansion feature extraction network,THEFE)进行特征提取,通过类似于金字塔结构的多尺度特征渐进融合网络(multi-scale feature progressive fusion network,MPCF),将不同尺度的特征图F1,F2,F3进行融合后生成对应的F'1,F'2,F'3并输入到多尺度信息推理器(multi-scale information inference engine,MSIIE),该算法旨在提高多尺度目标的识别精度,特别是增强对小尺度目标的检测能力。
横向深化策略的多尺度目标识别卷积神经网络能有效整合不同尺度的特征信息,解决无人机在复杂战场环境下检测时体积较大且语义特征强烈的大目标会对尺寸较小、特征不明显的小目标产生抑制作用的问题,提升对小尺寸目标的检测能力,同时采用MPCF增强了检测精度。由此使无人机能够在复杂战场环境下更准确地识别多种目标,提高战场感知和作战效率。

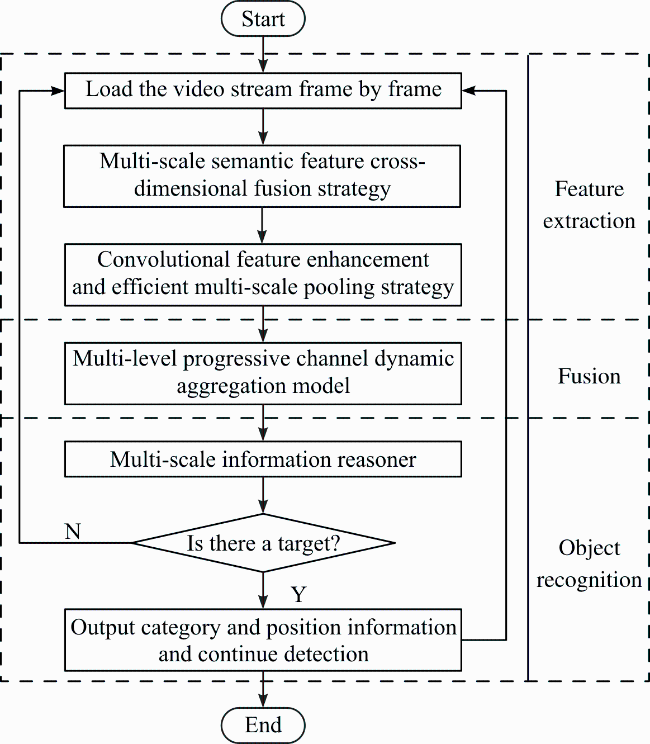

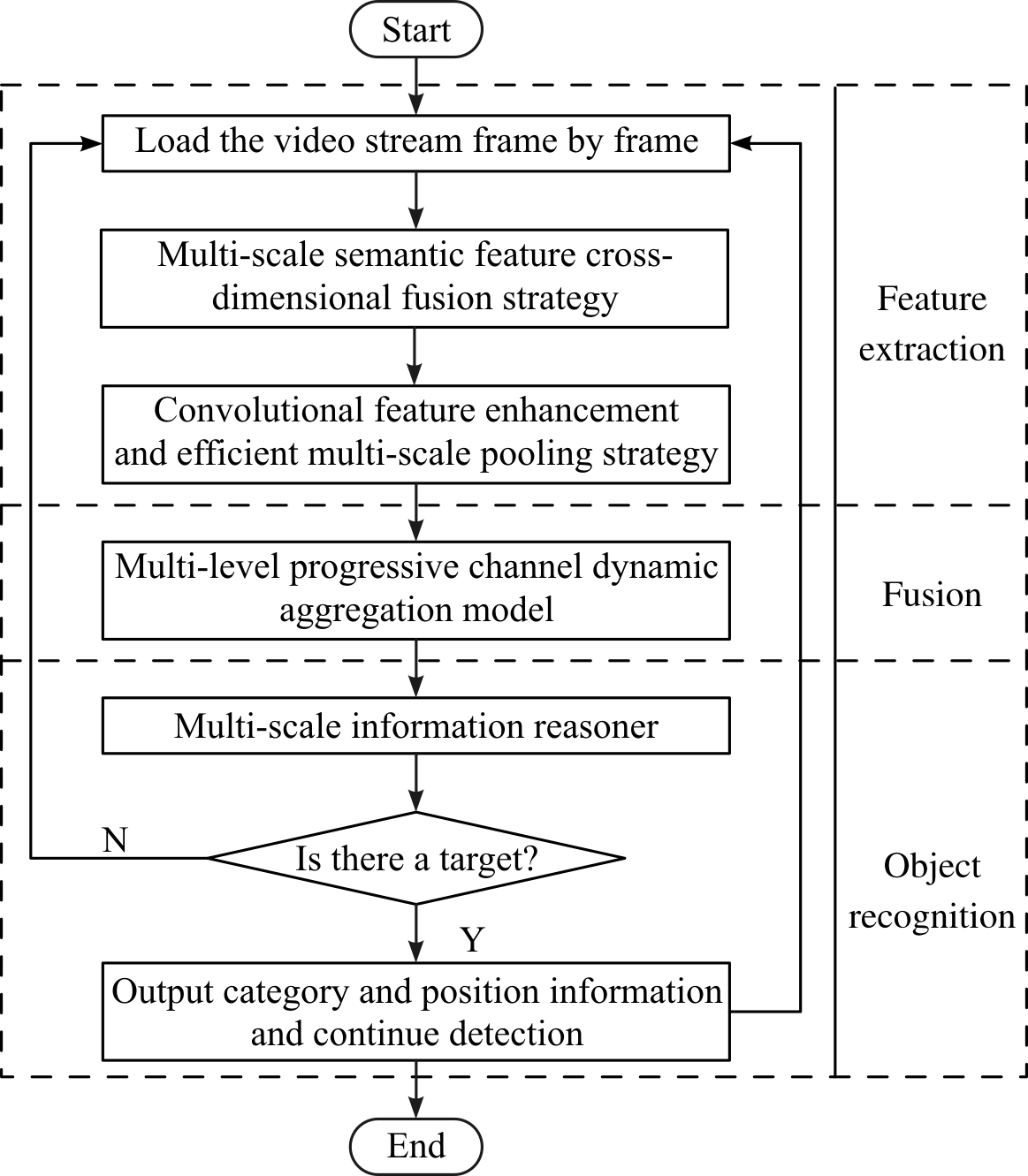

算法流程如图2所示,系统从视频流中逐帧载入图像,确保后续处理的连续性。在特征提取阶段,通过多尺度语义特征融合策略提取视频帧中的语义信息,捕捉图像中的不同层次特征。在特征增强阶段,通过卷积操作和多尺度池化策略增强特征,提升对不同尺寸目标的检测能力。在特征融合阶段,采用多层次渐进式通道动态聚合模型,提升对微小目标的检测精度。在推理阶段整合特征,进行目标分类和位置预测,提高检测的准确性和稳定性。在目标判断阶段,判断是否存在目标,若无目标则继续处理下一帧,若有目标则输出类别和位置信息并继续检测。最后系统在处理完视频流或检测任务后自动终止。

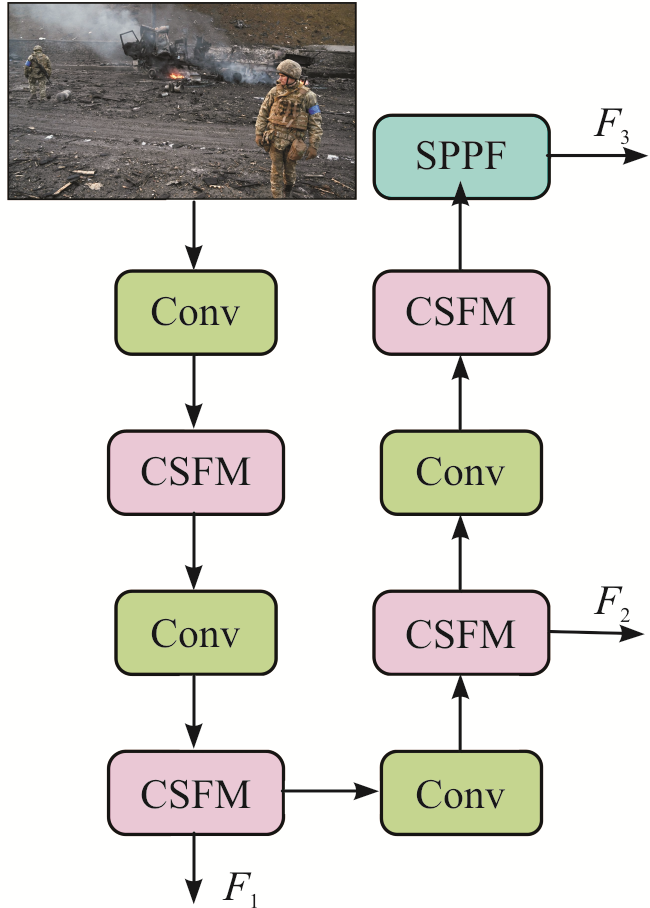

2 三通道横向拓展特征提取网络

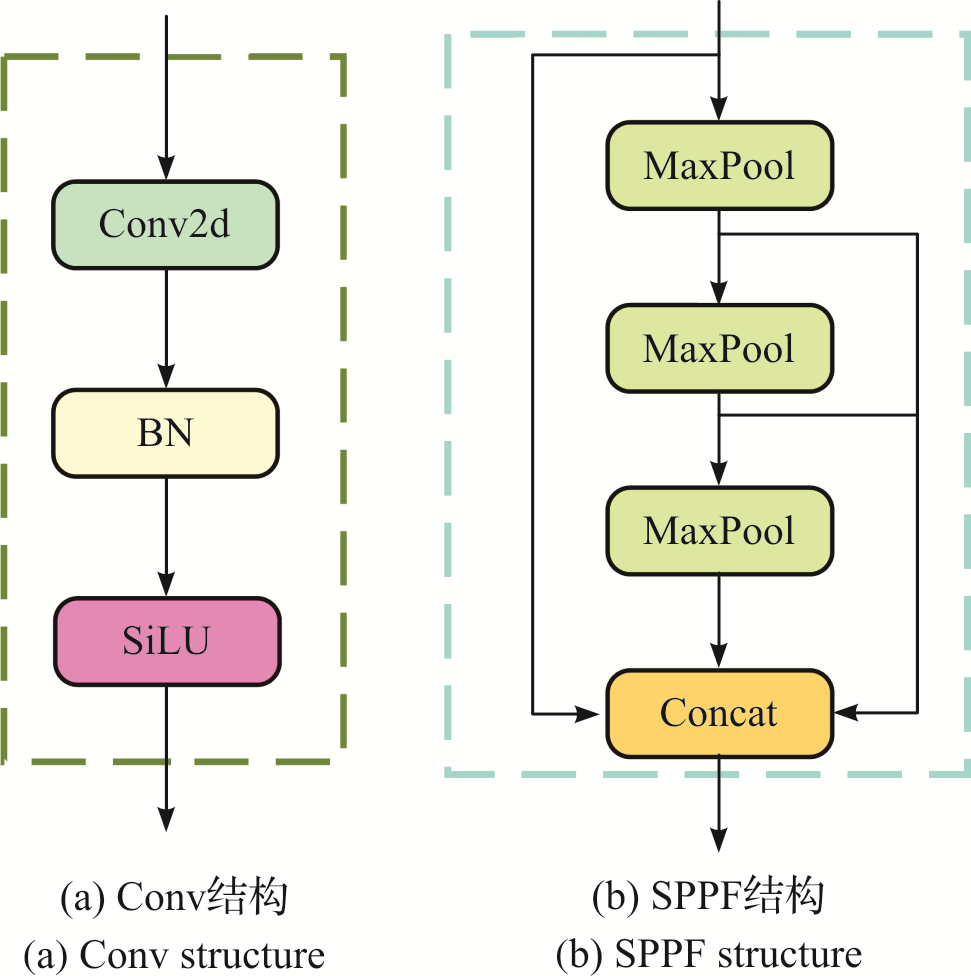

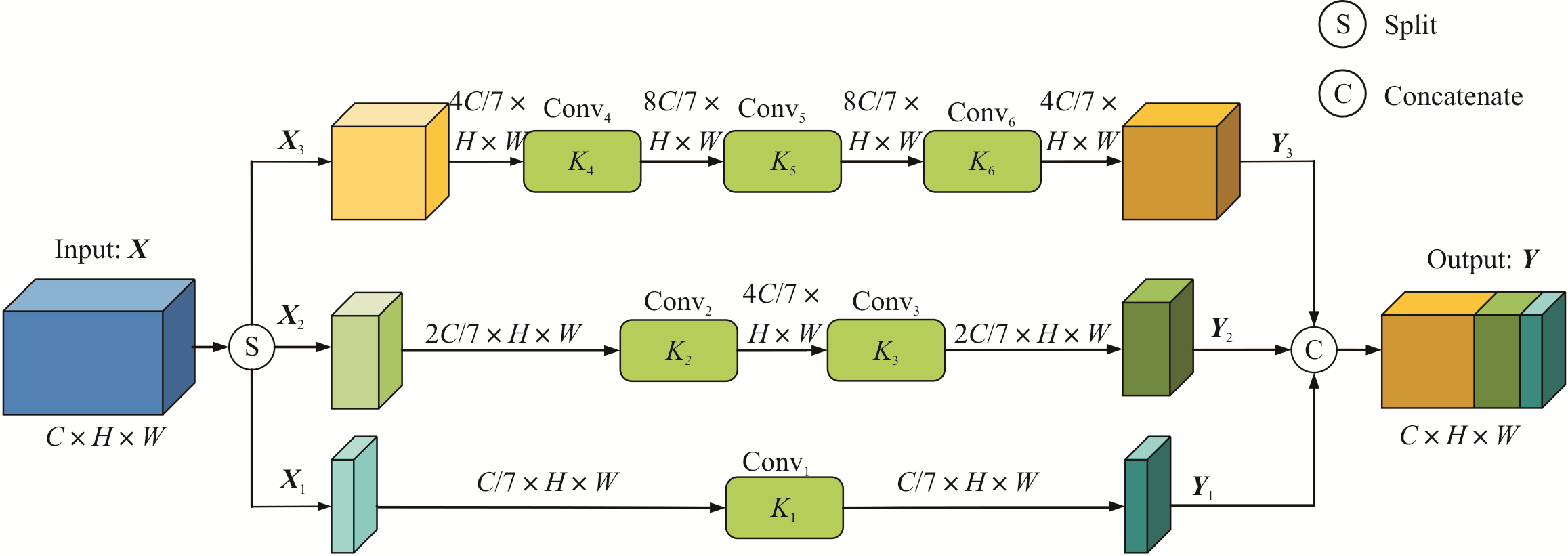

图5为CSFM模块的网络结构,主要用于处理上层神经网络传递下来的特征图。CSFM模块将输入特征图分为自下而上3条独立路径:第1条路径包含1个卷积层,用于提取基础或局部信息;第2条路径包含2个卷积层,用于捕捉中级特征;第3条路径包含3个卷积层,用于提取高级或全局特征。通过这种多路径、多尺度的处理方式,CSFM模块能够综合不同层次上的信息,生成更丰富、更全面的特征表示。
具体来说,输入尺度为C×H×W的输入X将首先沿维度按照1∶2∶4的比例被切分为3个特征图X1,X2,X3。在任意一个CSFM模块的卷积核被拆分为6个子集合[14]:
K=[K1,K2,K3,K4,K5,K6]
位于图5最底部的输入分支X1将经过分支卷积操作Conv1,计算后的输出Y1:
Y1=Conv1(X1)=X1*K1
位于输入分支X2将经过分支卷积Conv2计算后输出X2-1:
X2-1=Conv2(X2)=X2*K2
随后X2-1经过Conv3计算后输出Y2:
Y2=Conv3(X2-1)=X2-1*K3
同理X3将经过分支卷积Conv4,Conv5,Conv6计算后输出Y3:
X3-1=Conv4(X3)=X3*K4
X3-2=Conv5(X3-1)=X3-1*K5
Y3=Conv6(X3-2)=X3-2*K6
最后将Y1,Y2与利用Concatenate进行叠加,则可得到CSFM模块的输出Y,且Y的尺度与输入X的尺度均为C×H×W[15]。
综合上述推导过程与图5的网络结构可知,CSFM相当于利用了卷积的维度拆分的方式,在单个模块内实现了横向的深度拓展,使得单个模块具有已输入信息的不同维度上开展针对性特征提取能力,能够自动处理不同尺度、不同种类的目标,提高了网络在复杂战场环境下的适应性和检测精度。

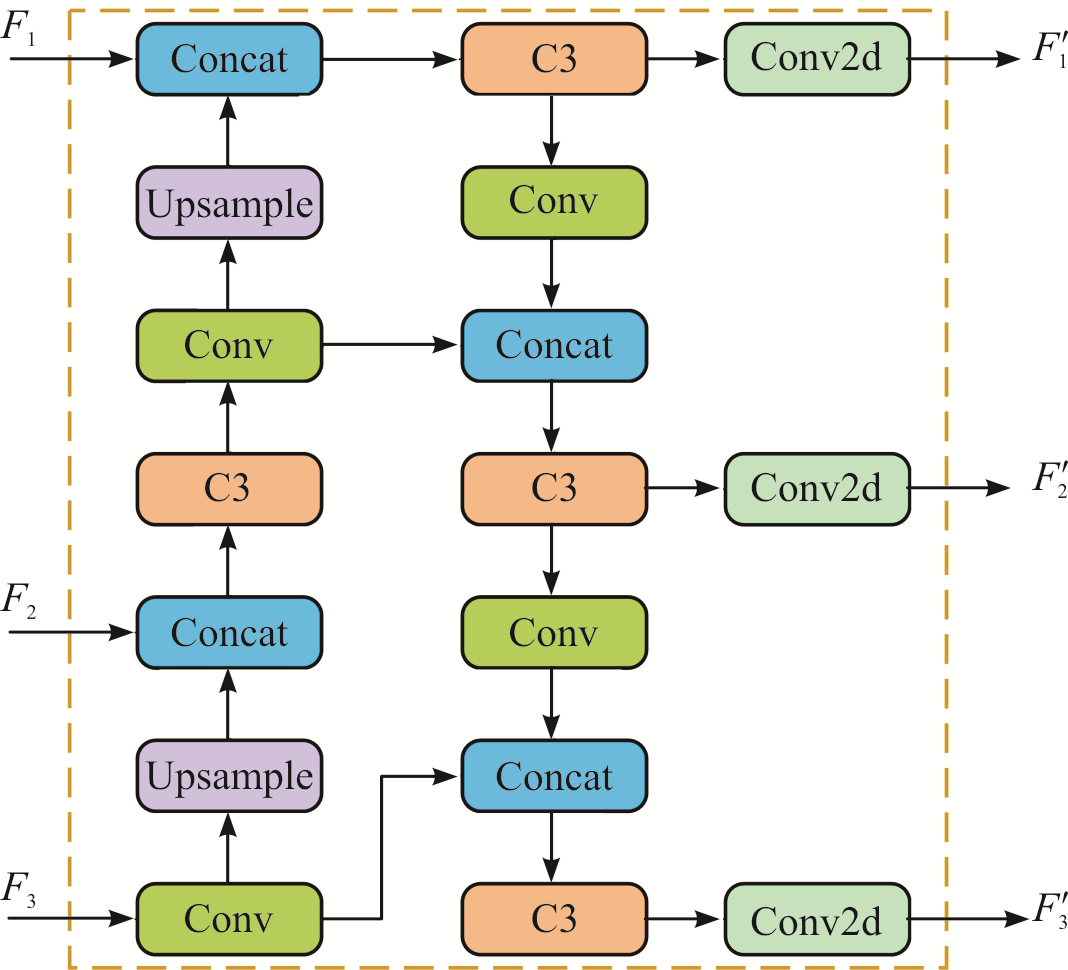

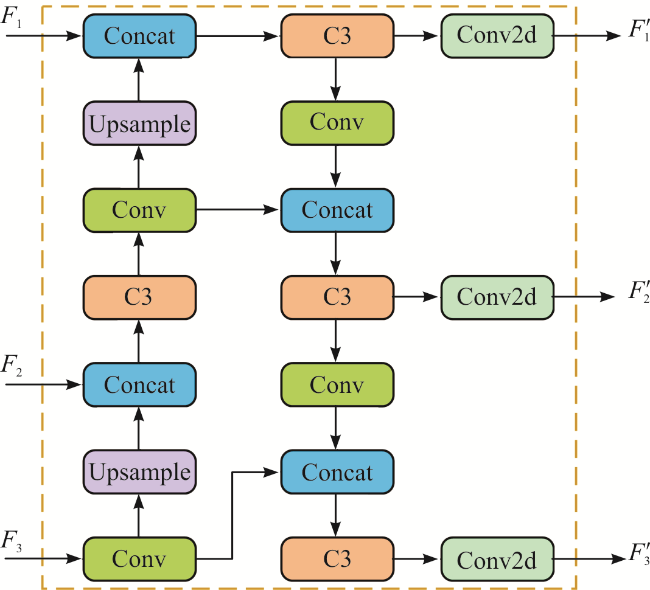

3 多尺度特征渐进融合网络

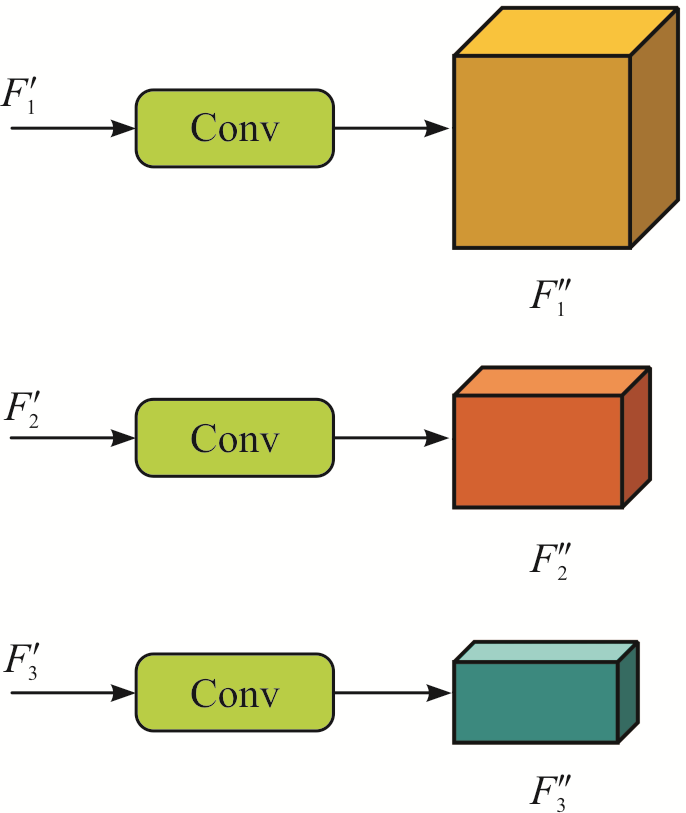

4 多尺度信息推理器
在无人机目标检测中,由于真实物体形状与矩形框的差异,小目标框内常含背景像素。为优化检测,可将目标框建模为二维高斯分布,根据像素与中心的距离加权,强化中心区域前景像素的权重,从而提高无人机小目标检测的准确性。对于中心坐标及宽、高为xc,yc,w,h的水平框,用内接椭圆可表示为:
+ =1
其中σx,σy是椭圆的中心点。对应到目标框中,即为μx=xc,μy=yc,σx=w/2,σy=h/2。则该椭圆二维高斯分布的概率可表示为:
f(L )=
其中L,μ,σ分别表示中心坐标、均值和方差。此时则有:
该椭圆为二维高斯分布的一个分布轮廓。因此水平框建模满足二维高斯分布N(μ,σ),且分布为:
由此就将两个目标框之间的相似度通过二者间的高斯分布距离进行表示。随后,使用最优传输理论中的Wasserstein距离来计算两个分布的距离。对于两个二维高斯分布N1(m1,σ1),N2(m2,σ2),其2阶Wasserstein距离的定义为:
$W_{2}^{2}\left(\boldsymbol{\mu}_{1}, \boldsymbol{\mu}_{2}\right)=\left\|\boldsymbol{m}_{1}-\boldsymbol{m}_{2}\right\|_{2}^{2}+\left\|\boldsymbol{\sigma}_{1}^{1 / 2}+\boldsymbol{\sigma}_{2}^{1 / 2}\right\|_{F}^{2}$
其中$\|\cdot\|$是Frobenius范数。根据边界框A=(xca,yca,wa,ha)和B=(xca,yca,wb,hb)构建分布Na和Nb,则式(12)可进一步简化为:
$W_{2}^{2}\left(N_{\mathrm{a}}, N_{\mathrm{b}}\right)=\left\|\left(\left[x_{\mathrm{ca}}, y_{\mathrm{ca}}, \frac{w_{\mathrm{a}}}{2}, \frac{h_{\mathrm{a}}}{2}\right]^{\mathrm{T}},\left[x_{\mathrm{cb}}, x_{\mathrm{cb}}, \frac{w_{\mathrm{b}}}{2}, \frac{h_{\mathrm{b}}}{2}\right]^{\mathrm{T}}\right)\right\|_{2}^{2}$
然而 (Na,Nb)是距离度量,并且不能直接用作相似性度量。使用其指数形式归一化,并获得归一化Wasserstein距离DNWD的新度量,其公式为:
DNWD(Na,Nb)=exp
其中C是与数据集密切相关的常数。DNWD 在检测微小物体方面具有尺度不变性、位置偏差的平滑度与测量不重叠或相互包含的边界框之间相似性的能力,更适合无人机下战场环境下的检测任务。
5 实验结果
5.1 硬件环境与数据集的构建

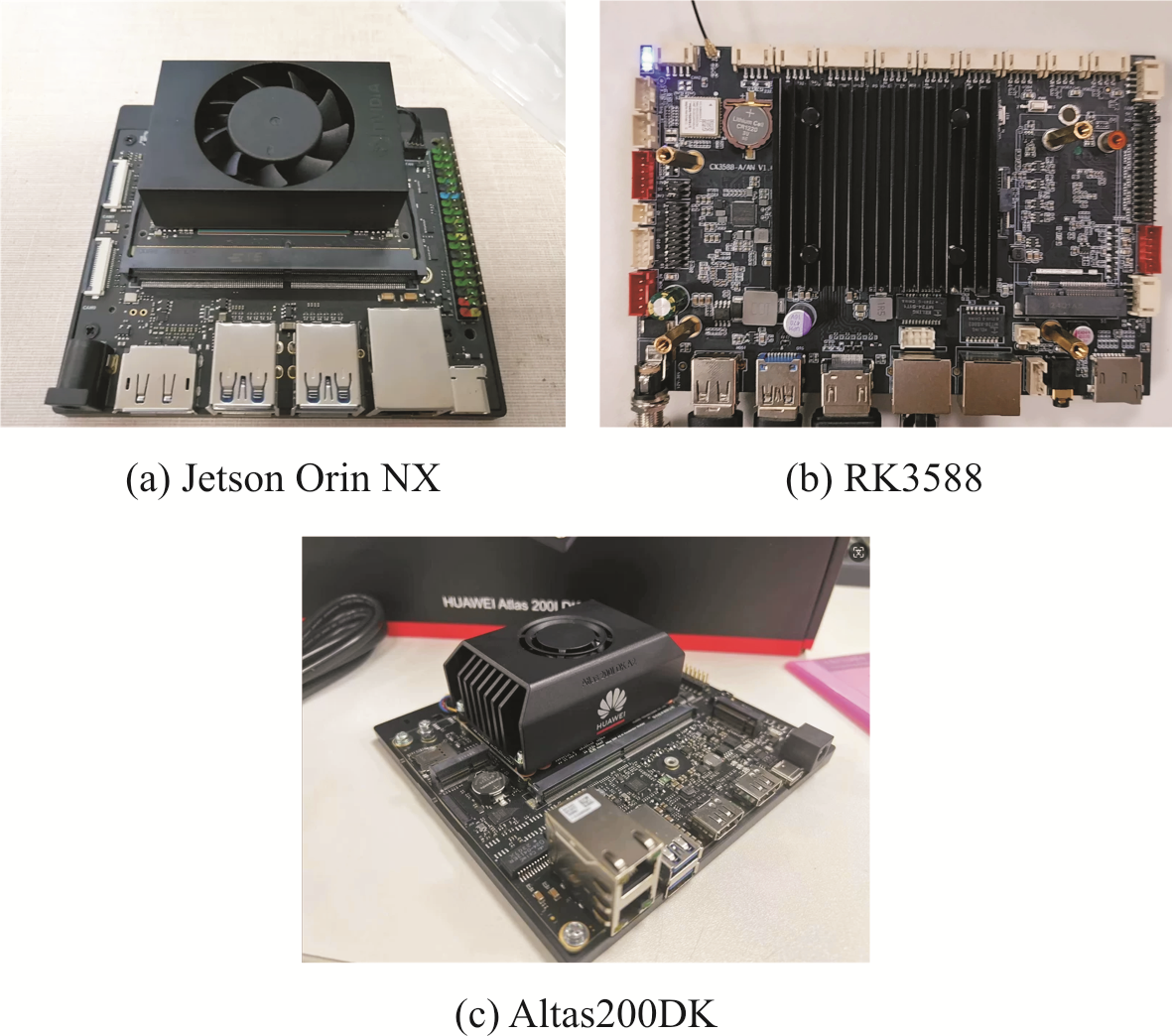

数据集使用12 000张车辆、人员等常见目标图像并经过一系列的预处理。首先,确保每张图像都进行了准确的目标标注,标注内容包括目标的位置信息和目标的类别标签。接着,为确保输入图像的一致性,需要将图像尺寸统一,使其适应模型的输入要求。此外,为增强数据的多样性和提高模型的鲁棒性,采用数据增强技术(如图像的旋转、翻转、缩放等操作),从而模拟不同的拍摄角度和环境变化。然后对HDMR进行训练与测试,数据集按照8∶1∶1的比例进行训练、验证和测试集的划分。为验证HDMR在不同微型终端下的计算效力,将基于如图8所示的Jetson Orin NX、RK3588与Altas200DK进行识别推理测试。
配备AMD Ryzen 9 7945HX CPU和RTX4060 8G GPU的计算机完成HDMR网络的训练后,将生成权重嵌于微型终端中进行测试,3种微型终端的性能参数与算法测试性能效果如表1所示。
表1 微型终端性能参数Table 1 Microcontroller performance parameters |
| Parameter | Jetson Orin NX | RK3588 | Altas200DK |
|---|---|---|---|
| CPU | 6-core Cortex-A78AE v8.2 | 4×Cortex-A76+4×Cortex-A55 (64-bit) | 4core×1.0 GHz |
| GPU | 1024-core NVIDIA Ampere GPU | ARM Mali-G610 MC4 | Ascend 310 AI Processor |
| Computing power | 70 tera operations per second | 6 tera operations per second | 8 tera operations per second |
| Size/mm | 63×30×34 | 160×109×12 | 139×136×46 |
| Mass/g | 70 | 10 | 30 |
| Frame rate/FPS | 24 | 16 | 17 |
为了研究模型的性能,采用的参数保持一致。其中,batch_size定义了每次迭代处理的图像数量,较大的batch_size虽然能提高训练速度,但也会消耗更多内存资源。文中选择16作为batch_size的初始值,以平衡训练速度和内存使用。learning_rate控制了模型在每次迭代时权重更新的幅度,合理的学习率能够确保训练过程的稳定性与效率。文中选择0.001作为初始学习率,避免了训练过程中的不稳定性,并提高了收敛速度。epochs代表了模型训练的总轮数,文中设置为300,确保模型能够充分学习数据中的特征。
5.2 实验结果
采用精度P、召回率R和平均精度均值VmAP作为主要评价指标来衡量检测算法的性能[21]。
将Faster R-CNN、YOLOv5、YOLOv7算法和文中提出的HDMR算法进行对比,以评估改进后的算法在目标检测任务中的有效性。具体实验结果如表2所示。
表2 实验对比结果Table 2 Experimental comparison results |
| Algorithm | P | R | VmAP |
|---|---|---|---|
| Faster R-CNN | 0.845 | 0.741 | 0.831 |
| YOLOv5 | 0.895 | 0.772 | 0.875 |
| YOLOv7 | 0.903 | 0.775 | 0.879 |
| HDMR | 0.922 | 0.806 | 0.892 |
实验结果表明,文中算法相对于Faster R-CNN,P提升了9.1%,R提升了8.7%,VmAP提升了7.3%;相对于YOLOv5,P提升了3%,R提升了4.4%,VmAP提升了1.9%;相对于YOLOv7,P提升了2.1%,R提升了4%,VmAP提升了1.5%,这意味着在所有被预测为正类的样本中,文中算法正确预测的比例更高,表明文中HDMR算法在减少误报方面有显著改进,并且在所有实际为正类的样本中能够正确识别出更多的正类样本,显著提高了模型的检测能力。VmAP指标也有提升,这一指标综合了精度和召回率的表现,体现了文中模型在不同阈值下的整体性能提升。
为验证提出的通道空间特征融合模块的效果,进行了消融实验。实验分别在基干网络的第2层,第2、4层,第2、4、6层和第2、4、6、8层引入通道空间特征融合模块,分别记为CSFM_2、CSFM_24、CSFM_246和CSFM_2468,得出结果如表3所示。
表3 消融实验Table 3 Ablation experiment |
| Algorithm | P | R | VmAP |
|---|---|---|---|
| CSFM_2 | 0.799 | 0.8 | 0.85 |
| CSFM_24 | 0.904 | 0.793 | 0.89 |
| CSFM_246 | 0.875 | 0.781 | 0.887 |
| CSFM_2468 | 0.922 | 0.806 | 0.892 |
实验结果显示,文中所采用的方法在P、R和VmAP等指标上均优于其他方案,验证了该方法在目标识别任务中的有效性和优越性。
5.3 效果展示

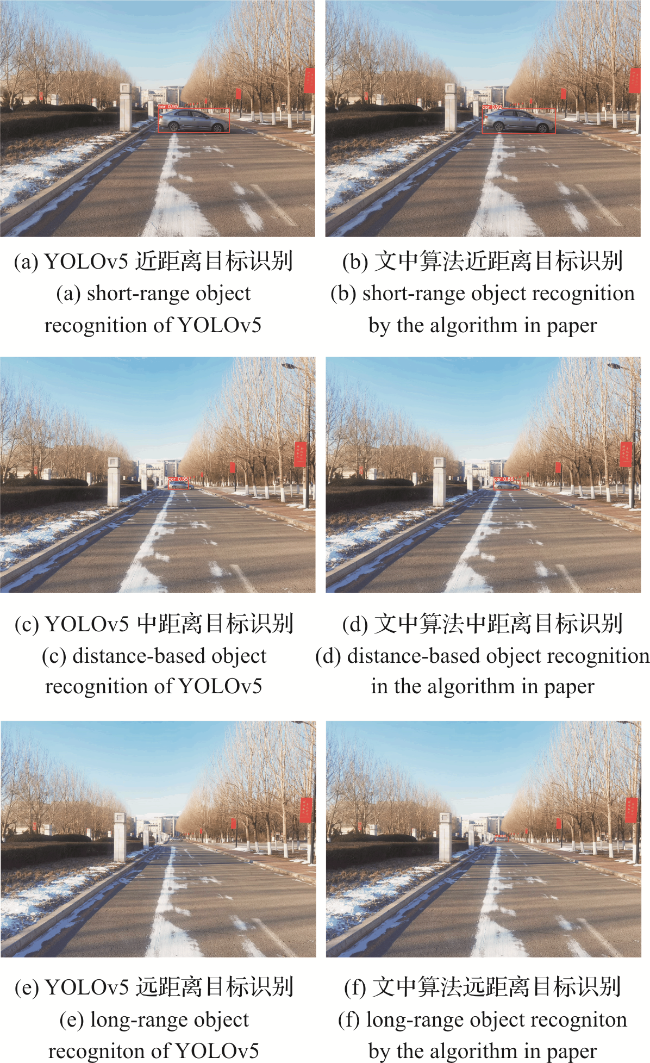

单一目标检测效果对比图如图9所示。图9(a)、(c)、(e)为YOLOv5算法检测效果图,图9(b)、(d)、(f)为文中算法检测效果图。效果对比中,文中提出的算法与YOLOv5在单一车辆检测任务中展示了显著的性能差异。尤其是在车辆距离拍摄点较远的情况下,由于透视效应和图像分辨率的限制,车辆在图像中呈现为小目标,其视觉特征相对模糊,导致传统目标检测算法如YOLOv5难以实现准确识别。相较之下,文中算法在这些挑战条件下仍能成功检测到目标车辆,突显了其在小目标检测方面的敏感性和优越性能。这一优势主要体现在算法能够更好地捕捉和利用小目标的细微特征,从而提高了检测的准确性和鲁棒性。

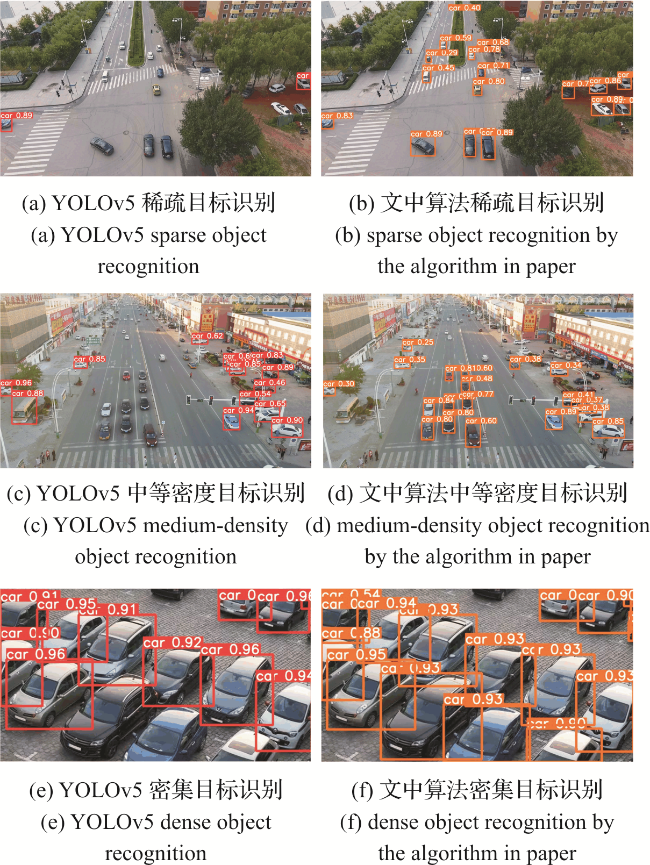

图10显示了在检测目标数量较多,尤其是小目标较多的情况下,不同算法的检测效果对比。图10(a)、(c)、(e)为YOLOv5检测效果,图10(b)、(d)、(f)为文中算法检测效果,YOLOv5算法在这种复杂场景中的表现并不理想。由于车辆数量繁多,YOLOv5有时无法准确检测到大部分车辆,导致许多车辆未被识别或检测结果出现混乱。这主要是因为YOLOv5在处理高密度目标和小目标时,难以有效地提取和识别这些目标的细微特征。相比之下,文中提出的算法在复杂场景中表现出色,检测效果稳定。即使在小目标较多的情况下,文中算法依然能够更为全面准确地检测到目标车辆。此外,文中算法在处理复杂背景和多目标干扰时也表现出色。能够有效地区分目标与背景噪声,从而提高检测的可靠性。
6 结论
设计了一种采用横向深化策略的多尺度目标识别卷积神经网络,以解决复杂战场环境下大尺度目标对小尺度目标图像特征抑制的问题。通过构建三通道横向拓展特征提取网络和多尺度特征渐进融合网络,成功阻隔了大、中、小目标的信息提取链路,并增强了多尺度目标高、低频语义信息的传递与继承能力。实验结果表明,在文中约束条件下,该算法实现了92.2%的准确率和80.6%的召回率,若将其工程化后,能够提升无人机、灵巧巡飞弹等智能无人武器装备对多尺度、多种类目标的精确识别能力。
